Lò luyện nhiệt là gì? Nguyên lý làm việc của nó là gì?

Lò luyện nhiệt là gì?

A lò luyện là một loại lò xử lý nhiệt công nghiệp được thiết kế đặc biệt để thực hiện quá trình tôi luyện trên kim loại - loại thép được làm cứng phổ biến nhất. Chức năng cốt lõi của nó là hâm nóng thành phần kim loại đã được tôi hoặc cứng trước đó đến nhiệt độ dưới điểm tới hạn thấp hơn, giữ nó ở nhiệt độ đó trong một khoảng thời gian được kiểm soát và sau đó cho phép nó nguội theo cách quy định. Quá trình này làm giảm ứng suất bên trong, giảm độ giòn và cải thiện độ dẻo dai mà không làm giảm đáng kể độ cứng.

Nói một cách rõ ràng: sau khi thép được làm cứng, nó trở nên cực kỳ cứng nhưng cũng rất giòn một cách nguy hiểm. Lò luyện khí là công cụ điều chỉnh sự mất cân bằng này. Nó biến đổi một bộ phận giòn, chịu ứng suất thành một bộ phận có sự kết hợp được hiệu chỉnh cẩn thận giữa độ cứng và độ dẻo - phù hợp với tải trọng cơ học trong thế giới thực.

Lò nung được sử dụng rộng rãi trong các ngành công nghiệp ô tô, hàng không vũ trụ, dụng cụ, ổ trục và sản xuất lò xo. Họ xử lý mọi thứ, từ dụng cụ cắt và bánh răng đến các bộ phận cấu trúc và dụng cụ phẫu thuật. Phạm vi nhiệt độ hoạt động của lò luyện điển hình là 150°C đến 700°C (302°F đến 1292°F) , tùy thuộc vào vật liệu và tính chất cơ học của mục tiêu.

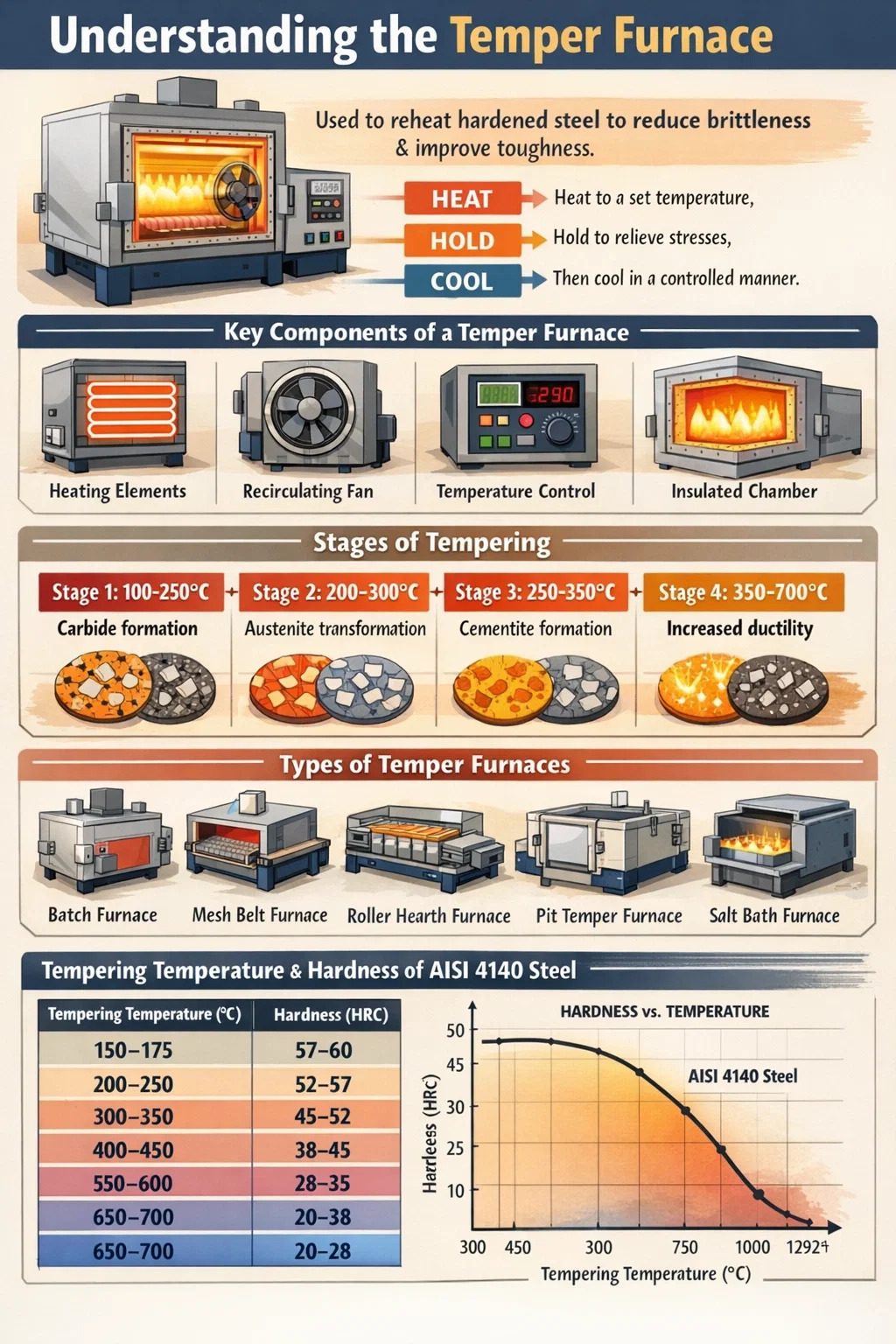

Nguyên lý làm việc của lò ủ

Nguyên lý làm việc của lò luyện được căn cứ vào luyện kim nhiệt có kiểm soát. Khi thép được làm nguội sau khi austenit hóa, nó biến thành martensite - một cấu trúc tinh thể tứ giác siêu bão hòa, tập trung vào vật thể, cực kỳ cứng nhưng chịu ứng suất cao và giòn. Quá trình ủ, được thực hiện bên trong lò tôi, kích hoạt một loạt các biến đổi pha được kiểm soát khuếch tán trong martensite giúp giảm dần ứng suất và khôi phục độ dẻo.

Quá trình này tuân theo một trình tự rõ ràng các sự kiện vật lý và luyện kim:

1. Sưởi ấm: Phôi được đưa vào lò ủ và nung nóng đồng đều đến nhiệt độ ủ mục tiêu. Tính đồng nhất là rất quan trọng - độ dốc nhiệt độ trên toàn bộ chi tiết sẽ dẫn đến các tính chất cơ học không đồng đều.
2. Ngâm (Thời gian giữ): Bộ phận được giữ ở nhiệt độ mục tiêu trong một khoảng thời gian định trước, thường dao động từ 1 đến 4 giờ tùy thuộc vào độ dày phần và thành phần hợp kim. Trong giai đoạn này, các nguyên tử carbon khuếch tán ra khỏi mạng martensite bị biến dạng, các cacbua bắt đầu kết tủa và ứng suất dư giảm đi.
3. Làm mát: Bộ phận này được làm mát — trong không khí tĩnh, không khí cưỡng bức hoặc dầu — ở tốc độ được kiểm soát. Phương pháp làm mát ảnh hưởng đến trạng thái ứng suất cuối cùng của bộ phận.

Những thay đổi về luyện kim trong quá trình ủ có thể được chia thành bốn giai đoạn riêng biệt dựa trên nhiệt độ:

• Giai đoạn 1 (100–250°C): Cacbua Epsilon kết tủa từ ma trận martensite. Hàm lượng carbon trong martensite giảm nhẹ.
• Giai đoạn 2 (200–300°C): Austenite còn lại sẽ phân hủy thành hỗn hợp bainite hoặc ferrite-cacbua.
• Giai đoạn 3 (250–350°C): Cacbua Epsilon biến thành xi măng (Fe₃C). Martensite trở thành ferit.
• Giai đoạn 4 (350–700°C): Các hạt xi măng hình cầu và thô lại. Sự phục hồi đáng kể về độ dẻo và độ dẻo dai xảy ra, với sự giảm độ cứng có thể đo lường được.

Lò luyện phải duy trì kiểm soát nhiệt độ chặt chẽ trong tất cả các giai đoạn này. Các hệ thống hiện đại đạt được sự đồng nhất trong ±3°C đến ±5°C trên toàn khu vực làm việc, điều này rất cần thiết để đảm bảo hiệu suất bộ phận nhất quán.

Các thành phần chính của lò luyện

Hiểu được thiết kế của lò luyện giúp giải thích lý do tại sao nó đạt được kết quả luyện kim nhất quán và có thể lặp lại. Các thành phần chính phối hợp với nhau để cung cấp nhiệt đồng đều, không khí được kiểm soát và đo nhiệt độ đáng tin cậy.

Hệ thống sưởi ấm

Lò nung sử dụng bộ phận làm nóng bằng điện trở hoặc đầu đốt bằng khí đốt. Hệ thống điện - thường sử dụng các thành phần nichrome, Kanthal hoặc silicon cacbua - mang lại khả năng vận hành sạch hơn và điều khiển chính xác hơn. Hệ thống đốt khí cung cấp chi phí vận hành thấp hơn cho sản xuất khối lượng lớn. Hệ thống sưởi có kích thước phù hợp với tải nhiệt của điện tích (thường được biểu thị bằng kW hoặc BTU/giờ).

Buồng cách nhiệt

Buồng lò được lót bằng gạch chịu lửa hoặc sợi gốm cách nhiệt. Các mô-đun sợi gốm ngày càng được ưa chuộng vì chúng có khối lượng nhiệt thấp hơn , nghĩa là thời gian làm nóng nhanh hơn và tiêu thụ năng lượng thấp hơn. Buồng cách nhiệt tốt giúp giảm thất thoát nhiệt và ổn định phân bổ nhiệt độ.

Hệ thống quạt tuần hoàn

Tuần hoàn không khí nóng cưỡng bức là một trong những tính năng quan trọng nhất của lò luyện hiện đại. Quạt tốc độ cao lưu thông không khí nóng khắp các phôi, loại bỏ sự phân tầng nhiệt độ. Nếu không tuần hoàn, phần trên của lò đã nạp có thể nóng hơn phần dưới từ 30–50°C. Hệ thống quạt tuần hoàn mang lại sự đồng đều về nhiệt độ trong khoảng ±5°C hoặc tốt hơn trên toàn bộ tải.

Hệ thống kiểm soát nhiệt độ

Cặp nhiệt điện (thường là Loại K hoặc Loại N) theo dõi nhiệt độ tại nhiều điểm trong lò. Bộ điều khiển PID (Tỷ lệ-Tích phân-Đạo hàm) hoặc bộ điều khiển logic khả trình (PLC) quản lý các bộ phận làm nóng dựa trên phản hồi của cặp nhiệt điện. Các hệ thống cao cấp kết hợp bộ ghi dữ liệu ghi lại mọi chu kỳ để truy xuất nguồn gốc — một yêu cầu trong tiêu chuẩn hàng không vũ trụ (AMS 2750) và xử lý nhiệt ô tô.

Hệ thống kiểm soát khí quyển

Tùy thuộc vào yêu cầu ứng dụng, lò luyện có thể hoạt động trong không khí, nitơ hoặc môi trường thu nhiệt bảo vệ. Kiểm soát khí quyển ngăn chặn quá trình oxy hóa bề mặt và khử cacbon trong quá trình tôi luyện, đặc biệt quan trọng đối với các bộ phận thép công cụ chính xác và vòng bi.

Hệ thống tải

Các bộ phận có thể được tải thủ công lên khay hoặc tự động thông qua băng tải, lò sưởi con lăn hoặc hệ thống đẩy. Lò ủ hàng loạt xử lý các tải riêng lẻ, trong khi lò ủ liên tục - chẳng hạn như lò nung con lăn hoặc lò ủ đai lưới - xử lý các bộ phận theo dòng ổn định, thích hợp cho các hoạt động khối lượng lớn như sản xuất dây buộc, lò xo hoặc ổ trục.

Các loại lò ủ

Lò luyện nhiệt có nhiều cấu hình, mỗi loại phù hợp với khối lượng sản xuất, hình dạng bộ phận và yêu cầu quy trình khác nhau. Việc chọn đúng loại sẽ tác động trực tiếp đến hiệu quả sử dụng năng lượng, thông lượng và độ đồng đều của nhiệt độ.

Trong số này, lò luyện đai lưới phổ biến nhất trong môi trường sản xuất hàng loạt. Một dây chuyền lò đai lưới đơn có thể xử lý hàng trăm kg chi tiết mỗi giờ, khiến nó trở thành xương sống của các hoạt động xử lý nhiệt vòng bi và dây buộc trên toàn thế giới.

Nhiệt độ ủ và ảnh hưởng của nó đến tính chất cơ học

Biến số có ảnh hưởng lớn nhất trong quá trình ủ là nhiệt độ. Trong lò luyện, nhiệt độ được chọn trực tiếp quyết định sự cân bằng giữa độ cứng và độ dẻo dai. Khi nhiệt độ ủ tăng, độ cứng giảm và độ dẻo dai tăng - nhưng mối quan hệ không tuyến tính và phụ thuộc nhiều vào thành phần hợp kim.

Đối với thép cacbon trung bình thông thường như AISI 4140, đây là mức độ ảnh hưởng của nhiệt độ ủ đến độ cứng Rockwell (HRC) sau khi làm nguội dầu:

Một hiện tượng quan trọng cần lưu ý là tính nóng nảy - sự giảm độ bền va đập xảy ra khi một số loại thép hợp kim nhất định được tôi luyện trong khoảng 250–400°C (phạm vi độ giòn màu xanh lam) hoặc được làm nguội từ từ ở nhiệt độ 375–575°C. Lò nung sử dụng cho thép hợp kim thường được lập trình để tránh các phạm vi nhiệt độ này hoặc làm nguội nhanh qua chúng để tránh hiện tượng giòn. Đây là lý do tại sao việc lập trình lò chính xác lại quan trọng - không chỉ đạt được nhiệt độ mục tiêu mà còn quản lý tốc độ và lộ trình thay đổi nhiệt độ.

Ứng dụng công nghiệp của lò luyện

Lò luyện nhiệt có mặt ở hầu hết mọi lĩnh vực phụ thuộc vào các bộ phận thép cứng. Quá trình ủ không phải là tùy chọn đối với hầu hết các bộ phận kỹ thuật - đây là bước bắt buộc tạo nên sự khác biệt giữa bộ phận hoạt động đáng tin cậy khi sử dụng và bộ phận bị gãy khi chịu tải.

Công nghiệp ô tô

Ngành ô tô là một trong những ngành tiêu thụ công suất ủ lớn nhất trên toàn thế giới. Các bánh răng, trục khuỷu, trục cam, thanh nối, trục trục, lò xo van và các bộ phận truyền động đều đi qua lò tôi như một phần của lộ trình sản xuất. Một chiếc ô tô chở khách hiện đại chứa hàng trăm bộ phận bằng thép được xử lý nhiệt và nhiều bộ phận trong số đó cần được tôi luyện để đạt được sự cân bằng phù hợp giữa độ bền mỏi và khả năng chống va đập. Lò luyện thép dạng đai hoặc lò lăn dạng lưới liên tục chạy 24 giờ một ngày là thiết bị tiêu chuẩn trong các nhà máy cung cấp ô tô số lượng lớn.

Sản xuất vòng bi và con lăn

Vòng bi và các bộ phận lăn yêu cầu tôi luyện rất chính xác, thường trong khoảng 150–180°C , để đạt được độ cứng mục tiêu là 58–64 HRC đồng thời loại bỏ austenite còn sót lại và đảm bảo độ ổn định kích thước. Ngay cả độ lệch 10°C so với nhiệt độ ủ quy định cũng có thể khiến độ cứng giảm ra ngoài dung sai. Đây là lý do tại sao các nhà sản xuất vòng bi đầu tư mạnh vào chất lượng lò và hệ thống lò tôi tuân thủ AMS 2750 / CQI-9.

Sản xuất dụng cụ và khuôn dập

Dụng cụ cắt thép tốc độ cao (HSS) thường được tôi luyện ở nhiệt độ 540–560°C - một quá trình được gọi là ủ cứng thứ cấp - được thực hiện hai hoặc ba lần để chuyển đổi austenite còn sót lại và phát triển các cacbua thứ cấp tạo ra độ cứng màu đỏ. Thép công cụ gia công nguội như thép khuôn gia công nóng D2 hoặc H13 được tôi luyện ở các phạm vi nhiệt độ khác nhau để tối ưu hóa các đặc tính sử dụng cụ thể của chúng. Lò nung mẻ dạng hộp là lựa chọn phổ biến nhất cho các cửa hàng dụng cụ và khuôn dập do tính linh hoạt của chúng trong việc xử lý các kích cỡ bộ phận khác nhau.

Linh kiện hàng không vũ trụ

Các bộ phận của thiết bị hạ cánh, ốc vít, khung kết cấu và các bộ phận động cơ đều yêu cầu tôi luyện trong các điều kiện được kiểm soát chặt chẽ. Quá trình ủ hàng không vũ trụ phải tuân thủ các thông số kỹ thuật AMS 2759, trong đó xác định phạm vi nhiệt độ cho phép, thời gian giữ, vị trí cặp nhiệt điện và yêu cầu ghi lại. Lò nung được sử dụng trong ngành hàng không vũ trụ thường có nhiều cặp nhiệt điện, hệ thống điều khiển dự phòng và ghi lại chu trình hoàn toàn tự động với khả năng truy xuất nguồn gốc kỹ thuật số.

Sản xuất mùa xuân

Lò xo van, lò xo treo và lò xo công nghiệp được tôi luyện ở nhiệt độ xấp xỉ 380–450°C để tối ưu hóa giới hạn đàn hồi và tuổi thọ mỏi của chúng. Lò luyện đai lưới liên tục là lý tưởng ở đây vì dây lò xo hoặc lò xo cuộn có thể chảy qua với số lượng lớn. Quá trình ủ thích hợp giúp cải thiện độ bền mỏi bằng cách làm giảm các ứng suất dư được tạo ra trong quá trình cuộn và bắn tinh.

Lò ủ so với lò ủ và lò thường hóa

Ba loại lò này đều được sử dụng để xử lý nhiệt, nhưng về cơ bản chúng phục vụ các mục đích luyện kim khác nhau. Việc nhầm lẫn chúng sẽ dẫn đến lỗi quy trình nghiêm trọng và các bộ phận bị loại bỏ.

• Lò nhiệt luyện: Hoạt động dưới nhiệt độ tới hạn thấp hơn (Ac1). Làm nóng lại thép đã cứng để giảm độ giòn trong khi vẫn giữ được phần lớn độ cứng. Vật liệu ban đầu là martensitic (cứng lại).
• Lò ủ: Làm nóng thép trên Ac1 hoặc Ac3, sau đó nguội rất chậm (thường ở trong lò). Mục đích là làm mềm hoàn toàn thép, giảm bớt độ cứng và cải thiện khả năng gia công. Kết quả là một cấu trúc mềm, ferrite-pearlite hoặc hình cầu.
• Lò bình thường hóa: Làm nóng thép trên Ac3 và nguội đi trong không khí tĩnh. Mục đích là để tinh chỉnh cấu trúc hạt và giảm bớt ứng suất rèn hoặc lăn, tạo ra cấu trúc ngọc trai hạt mịn đồng nhất với độ bền vừa phải.

Điểm khác biệt chính là lò luyện luôn được sử dụng sau cứng lại, như một bước khắc phục. Ủ và chuẩn hóa thường được thực hiện trước đây làm cứng cuối cùng, như các bước chuẩn bị. Phạm vi nhiệt độ vận hành cũng khác nhau đáng kể: ủ ở dưới 700°C, trong khi ủ và chuẩn hóa thường hoạt động trên 800–950°C.

Các thông số quy trình quan trọng trong vận hành lò ủ

Để có được nhiệt độ phù hợp đòi hỏi nhiều thứ hơn là chỉ thiết lập một nút xoay. Một số tham số tương tác phải được quản lý đồng thời để đạt được kết quả mong muốn một cách nhất quán.

Độ đồng đều nhiệt độ

Khảo sát độ đồng đều nhiệt độ (TUS) - theo yêu cầu của AMS 2750 và các tiêu chuẩn tương tự - đo sự phân bố nhiệt độ thực tế trên toàn bộ khu vực làm việc của lò bằng cách sử dụng nhiều cặp nhiệt điện đã hiệu chuẩn. Lò được phân loại thành các lớp chính xác dựa trên tính đồng nhất của chúng: Loại 2 (±6°C) và Loại 3 (±8°C) là phổ biến cho các bộ phận chính xác, trong khi Loại 5 (± 14°C) có thể được chấp nhận cho các ứng dụng ít quan trọng hơn. Độ đồng đều nhiệt độ không phù hợp là một trong những nguyên nhân hàng đầu khiến các lô xử lý nhiệt bị từ chối.

Thời gian ngâm (Thời gian giữ)

Thời gian ngâm được tính dựa trên độ dày của phần - một nguyên tắc chung là Tiết diện 1 giờ trên inch (25 mm) , tối thiểu là 1 giờ. Thời gian ngâm không đủ sẽ để lại ứng suất dư trong lõi của các phần dày. Thời gian ngâm quá lâu ở nhiệt độ trên 500°C đối với một số loại thép hợp kim có nguy cơ gây giòn hoặc phát triển hạt. Cả hai thái cực đều làm suy giảm hiệu suất.

Mật độ tải và sắp xếp bộ phận

Quá tải lò luyện hoặc xếp chồng các bộ phận sẽ cản trở luồng không khí và tạo ra sự chênh lệch nhiệt độ trong tải. Các bộ phận phải được bố trí để cho phép lưu thông không khí đầy đủ. Đồ đạc dạng giỏ hoặc khay thường được sử dụng để duy trì sự tách biệt giữa các bộ phận. Trong các lò nung liên tục, mật độ tải của đai (kg/m2) là một thông số quan trọng của quy trình.

Thành phần khí quyển

Đối với các bộ phận mà tính toàn vẹn bề mặt là rất quan trọng - chẳng hạn như bánh răng chính xác hoặc ổ trục - bầu không khí trung tính hoặc có tính khử nhẹ sẽ ngăn chặn quá trình oxy hóa và khử cacbon trong quá trình ủ. Khí quyển nitơ hoặc nitơ-metanol thường được sử dụng trong lò luyện khí được kiểm soát bằng khí quyển. Các bộ phận được tôi luyện ngoài trời ở nhiệt độ cao có thể hình thành các lớp oxit bề mặt cần được loại bỏ bằng cách phun nổ hoặc nhào lộn, làm tăng thêm chi phí và thời gian chu kỳ.

Tốc độ làm mát sau khi ủ

Đối với hầu hết các loại thép cacbon đơn giản và thép hợp kim thấp, tốc độ làm nguội sau khi ủ có tác động tối thiểu đến tính chất cuối cùng. Tuy nhiên, đối với một số loại thép hợp kim nhất định - đặc biệt là những loại có chứa Mn, Cr, Ni hoặc P - làm nguội chậm ở nhiệt độ 375–575°C gây ra hiện tượng giòn do nóng tính, độ bền giảm đáng kể. Những loại thép này phải nước hoặc dầu nguội sau khi ủ để vượt qua phạm vi này một cách nhanh chóng.

Hiệu quả năng lượng và những tiến bộ hiện đại trong công nghệ lò luyện

Chi phí năng lượng chiếm một phần đáng kể trong chi phí vận hành ở bất kỳ cơ sở xử lý nhiệt nào. Các thiết kế lò luyện hiện đại kết hợp nhiều chiến lược để giảm mức tiêu thụ năng lượng mà không ảnh hưởng đến hiệu suất luyện kim.

• Cách nhiệt bằng sợi gốm: So với gạch chịu lửa truyền thống, sợi gốm giảm tới 80% khả năng lưu trữ nhiệt trong thành lò, cắt giảm đáng kể cả năng lượng làm nóng và thời gian làm nguội.
• Quạt điều khiển tần số thay đổi (VFD): Quạt tuần hoàn có bộ điều khiển VFD điều chỉnh tốc độ luồng khí dựa trên độ lệch nhiệt độ thực tế, giảm mức tiêu thụ năng lượng của động cơ quạt từ 20–40% so với quạt tốc độ cố định.
• Thu hồi nhiệt thải: Trong lò luyện khí đốt, đầu đốt tái sinh hoặc thu hồi sẽ thu nhiệt thải để làm nóng trước không khí đốt, cải thiện hiệu suất nhiệt từ 15–30%.
• Điều khiển sưởi ấm đa vùng: Việc chia lò thành các vùng gia nhiệt được kiểm soát độc lập cho phép định hình nhiệt độ chính xác, đảm bảo tải đạt đến nhiệt độ mục tiêu mà không vượt quá nhiệt độ - tránh lãng phí năng lượng và ngăn ngừa quá nhiệt.
• Tích hợp công nghiệp 4.0: Các lò luyện hiện đại ngày càng có tính năng tích hợp SCADA, giám sát OEE (Hiệu suất thiết bị tổng thể) theo thời gian thực và các thuật toán bảo trì dự đoán nhằm cảnh báo người vận hành về sự xuống cấp của bộ phận làm nóng hoặc sự trôi cặp nhiệt điện trước khi chúng gây ra lỗi quy trình.

Một số hệ thống lò tôi liên tục tiên tiến hiện nay đạt được mức tiêu thụ năng lượng cụ thể dưới đây 0,15 kWh/kg thép gia công — một cải tiến đáng kể so với các thiết kế cũ tiêu thụ 0,25–0,35 kWh/kg.

Các khiếm khuyết thường gặp trong quá trình ủ và cách ngăn ngừa chúng

Ngay cả với lò luyện được thiết kế phù hợp, các lỗi trong quy trình có thể gây ra các khiếm khuyết làm ảnh hưởng đến hiệu suất của bộ phận. Hiểu được những khiếm khuyết này và nguyên nhân cốt lõi của chúng sẽ giúp người vận hành thiết lập và duy trì quy trình ủ một cách chính xác.

• Ủ không đủ (ủ chưa đủ): Kết quả từ nhiệt độ quá thấp hoặc thời gian ngâm quá ngắn. Bộ phận vẫn giữ được độ giòn quá mức và ứng suất dư. Ngăn chặn bằng cách xác minh hiệu chuẩn cặp nhiệt điện và tuân thủ thời gian ngâm tối thiểu.
• Quá nhiệt: Kết quả từ nhiệt độ quá cao, thời gian ngâm kéo dài hoặc chu kỳ ủ lặp đi lặp lại. Độ cứng giảm xuống dưới đặc điểm kỹ thuật và cường độ năng suất giảm. Ngăn chặn bằng cách kiểm soát lò chính xác và ghi chép chu trình.
• Độ cứng không đồng đều trên tải: Nguyên nhân là do độ đồng đều nhiệt độ kém trong lò luyện. Điểm nóng gây ra nhiệt độ quá cao, điểm lạnh gây ra nhiệt độ kém. Ngăn chặn bằng cách kiểm tra TUS thường xuyên, bảo trì quạt thích hợp và bố trí tải chính xác.
• Quá trình oxy hóa bề mặt (quy mô): Nguyên nhân là do ủ trong không khí ở nhiệt độ trên 300°C. Ngăn chặn bằng cách sử dụng bầu không khí được kiểm soát hoặc bằng cách chỉ định bước làm sạch sau khi ủ.
• Tính giòn: Xảy ra ở thép hợp kim nhạy cảm được tôi luyện hoặc làm nguội ở những khoảng nhiệt độ tới hạn. Ngăn chặn bằng cách lựa chọn hợp kim, tránh phạm vi nhiệt độ hoặc làm lạnh nhanh sau khi ủ.
• Biến dạng: Có thể xảy ra nếu bộ phận nóng lên hoặc nguội đi không đồng đều, đặc biệt ở những phần mỏng hoặc không đối xứng. Giảm thiểu bằng cách cố định thích hợp, tốc độ tăng tốc chậm và phân phối nhiệt đồng đều từ hệ thống quạt tuần hoàn.
