Máy uốn lò xo là gì? Nguyên lý làm việc của nó là gì?

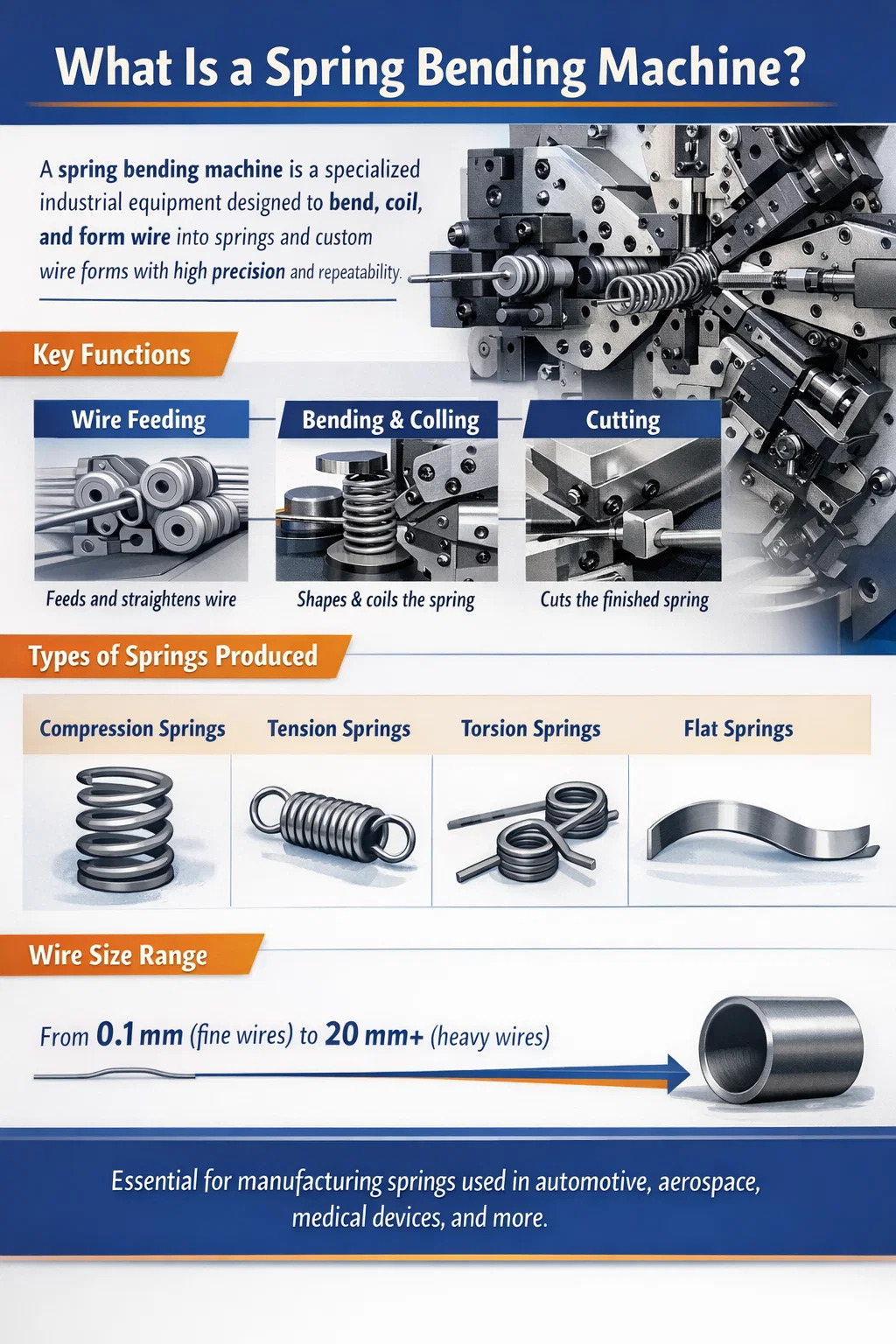

Máy uốn lò xo là gì? Câu trả lời trực tiếp

A máy uốn lò xo là một thiết bị công nghiệp chuyên dụng được thiết kế để uốn, cuộn và tạo thành dây hoặc dải vật liệu thành lò xo và các bộ phận giống như lò xo. Nó kiểm soát hình dạng, bước, đường kính và cấu hình đầu của mỗi lò xo thông qua sự kết hợp của cơ chế cấp liệu, uốn và cắt. Không giống như các máy tạo dây thông dụng, máy uốn lò xo được tối ưu hóa đặc biệt để sản xuất lò xo nén, lò xo căng, lò xo xoắn, lò xo phẳng và các dạng dây có hình dạng tùy chỉnh với độ lặp lại cao và sự can thiệp thủ công tối thiểu.

Máy uốn lò xo xử lý các đường kính dây từ nhỏ đến 0,1mm (đối với lò xo điện tử chính xác) dày đến mức 20 mm trở lên (đối với lò xo treo công nghiệp nặng). Trong các mô hình được điều khiển bằng CNC, một máy duy nhất có thể lưu trữ hàng trăm chương trình bộ phận và chuyển đổi giữa các loại lò xo trong vài phút, khiến nó trở thành nền tảng của sản xuất lò xo hiện đại.

Ngành công nghiệp sản xuất lò xo toàn cầu rất đáng kể. Lò xo được sử dụng trong hầu hết mọi sản phẩm cơ khí - từ bút bi và thiết bị y tế đến hệ thống treo ô tô và bộ truyền động hàng không vũ trụ. Thị trường mùa xuân được định giá hơn 24 tỷ USD vào năm 2023 và máy uốn lò xo là công cụ sản xuất chính tạo ra sản phẩm này. Hiểu những máy này là gì và cách chúng hoạt động là điều cần thiết đối với bất kỳ ai tham gia vào quá trình sản xuất, mua sắm hoặc thiết kế kỹ thuật lò xo.

Nguyên lý làm việc của máy uốn lò xo

Nguyên lý làm việc của máy uốn lò xo tập trung vào ba hoạt động phối hợp: cấp dây, uốn và cắt có kiểm soát . Ba chức năng này được tính thời gian và sắp xếp chính xác để tạo ra một lò xo hoàn chỉnh trong một hoạt động liên tục. Đây là cách hoạt động của từng giai đoạn:

Cấp dây

Dây được rút ra từ một ống cuộn (hoặc một thanh cấp liệu thẳng cho dây nặng hơn) và đi qua một loạt các con lăn làm thẳng. Những con lăn này loại bỏ độ cong tự nhiên ("bộ") khỏi cuộn dây để dây đi vào vùng uốn theo một đường thẳng, nhất quán. Bộ phận làm thẳng thường bao gồm hai bộ con lăn được bố trí vuông góc với nhau 90 độ - một bộ điều chỉnh mặt phẳng ngang, bộ kia điều chỉnh mặt phẳng thẳng đứng.

Sau khi làm thẳng, một cặp con lăn cấp liệu được điều khiển bằng servo sẽ giữ dây và đẩy nó về phía trước với tốc độ và chiều dài được kiểm soát. Độ dài cấp liệu xác định vị trí mỗi lần uốn cong sẽ xảy ra so với lần uốn trước đó, điều này trực tiếp điều khiển bước, chiều dài thân và hình dạng đầu của lò xo. Trong máy uốn lò xo CNC, động cơ servo cấp liệu được lập trình để cung cấp các bước tăng chính xác - đôi khi chính xác đến ±0,01 mm mỗi bước cấp liệu .

Uốn và cuộn

Khi dây được đưa về phía trước, nó sẽ tiếp xúc với các dụng cụ uốn (còn gọi là ngón tay uốn, chốt cuộn hoặc dụng cụ cao độ) để làm lệch dây thành hình dạng mong muốn. Trong quá trình sản xuất lò xo cuộn, dây bị lệch xung quanh một điểm cuộn (một chốt hoặc trục thép cứng) để tạo ra cuộn dây xoắn ốc. Vị trí của điểm cuộn so với đường dây xác định đường kính cuộn dây. Công cụ cao độ — được đặt dọc theo trục — kiểm soát khoảng cách giữa các cuộn dây liền kề.

Dụng cụ uốn được gắn trên các thanh trượt hoặc trục cam được dẫn động bằng động cơ servo (trong máy CNC) hoặc trên trục cam cơ khí (trong máy dạng cam). Trong máy uốn lò xo CNC, mỗi trục uốn có thể được lập trình độc lập để di chuyển đến bất kỳ vị trí nào tại bất kỳ điểm nào trong chu kỳ cấp dây. Điều này cho phép máy tạo ra các lò xo có bước thay đổi, lò xo hình thùng, lò xo hình nón và các dạng dây 3D phức tạp — tất cả chỉ từ một thiết lập duy nhất.

Đối với lò xo xoắn và các dạng không cuộn khác, ngón tay uốn tác dụng một góc uốn chính xác tại các điểm cụ thể dọc theo dây. Máy tiến vào một chiều dài đã đặt, uốn theo một góc đã được lập trình, tiến lại, uốn lại - lặp lại cho đến khi hoàn thành hình dạng lò xo đầy đủ. Góc uốn có thể được kiểm soát để ±0,5 độ hoặc cao hơn trên máy CNC chất lượng cao.

Cắt

Sau khi hình học lò xo được lập trình hoàn tất, cơ chế cắt sẽ cắt dây để tách lò xo thành phẩm khỏi dây đi vào. Máy cắt thường là một lưỡi thép cứng được điều khiển bởi trục cam hoặc trục servo. Vết cắt phải sạch và không có gờ để tránh các khiếm khuyết về chức năng - đặc biệt đối với lò xo nén nơi các cuộn dây cuối phải nằm phẳng trên một bề mặt. Một số máy bao gồm một trạm tạo hình đầu chuyên dụng để mài hoặc làm phẳng các đầu cắt sau khi cắt, tạo ra các đầu kín và đầu mài cần thiết cho lò xo nén chính xác.

Bồi thường hồi xuân

Một khía cạnh quan trọng trong nguyên lý làm việc của máy uốn lò xo là quản lý hồi xuân - độ hồi phục đàn hồi của dây sau khi uốn. Khi một sợi dây bị uốn cong, nó sẽ biến dạng cả về mặt dẻo (vĩnh viễn) và đàn hồi. Khi lực uốn được giải phóng, phần đàn hồi sẽ phục hồi, khiến dây đàn hồi một phần về hình dạng ban đầu. Nếu không được bù, lò xo thành phẩm sẽ có đường kính lớn hơn và bước khác so với đã lập trình.

Độ đàn hồi phụ thuộc vào vật liệu dây (lò xo bằng thép không gỉ có độ đàn hồi cao hơn thép nhẹ), đường kính dây, điều kiện nhiệt độ và bán kính uốn cong. Máy uốn lò xo CNC bù lại độ đàn hồi bằng cách uốn quá mức - đặt vị trí của dụng cụ uốn vượt quá mục tiêu danh nghĩa bằng độ lệch được tính toán. Trong các máy tiên tiến, hệ thống bù và đo đàn hồi tự động liên tục điều chỉnh các vị trí dao dựa trên kích thước lò xo đo được từ một số bộ phận trước đó.

Các loại máy uốn lò xo chính

Máy uốn lò xo không phải là một loại duy nhất. Hiện có một số loại máy riêng biệt, mỗi loại phù hợp với các loại lò xo, khối lượng sản xuất, kích cỡ dây và mức độ phức tạp khác nhau. Chọn đúng loại máy cũng quan trọng như lập trình chính xác.

Máy cuộn lò xo loại cam

Máy cuộn kiểu cam là phương tiện truyền thống để sản xuất lò xo khối lượng lớn. Tất cả các chuyển động của trục được dẫn động bởi các cam cơ khí gắn trên trục cam quay. Các cam được định hình để tạo ra hình dạng lò xo mong muốn và việc thay đổi thiết kế lò xo đòi hỏi phải thay thế hoặc điều chỉnh các cam về mặt vật lý. Mặc dù việc thiết lập tốn nhiều thời gian nhưng máy loại cam chạy ở tốc độ rất cao — một số kiểu máy có thể tạo ra lên tới 500 lò xo nén mỗi phút — làm cho chúng trở nên lý tưởng cho các dây chuyền sản xuất lớn với thiết kế lò xo đơn. Chúng mạnh mẽ, đáng tin cậy và chi phí bảo trì tương đối thấp.

Máy cuộn lò xo CNC

Máy cuộn lò xo CNC (Computer Numerical Control) thay thế cam cơ khí bằng động cơ servo trên mỗi trục. Mỗi trục (đường kính cuộn, bước, tiến, cắt) được lập trình độc lập thông qua bộ điều khiển màn hình cảm ứng. Việc thay đổi từ thiết kế lò xo này sang thiết kế lò xo khác được thực hiện bằng cách tải một chương trình khác - không cần chuyển đổi cơ học. Máy cuộn CNC thường có 4 đến 8 trục CNC và có thể tạo ra các lò xo nén, giãn và có bước thay đổi. Tốc độ sản xuất dao động từ 30 đến 200 bộ phận mỗi phút tùy thuộc vào độ phức tạp của lò xo và đường kính dây.

Máy Uốn Lò Xo CNC (Cũ Dây Đa Trục)

Thường được gọi là máy uốn dây CNC hoặc máy tạo dây CNC, loại này khác với máy cuộn ở chỗ nó có thể uốn dây theo ba chiều - không chỉ cuộn dây thành hình xoắn ốc. Với 8 đến 16 trục CNC trở lên , những máy này có thể tạo ra các dạng dây 3D phức tạp như lò xo xoắn với các góc cánh tay cụ thể, kẹp dây, giá đỡ, tay cầm và cụm dây tùy chỉnh. Dây có thể được uốn cong theo bất kỳ hướng nào, xoay và tạo thành hầu hết mọi hình dạng. Những máy này là loại linh hoạt nhất và rất cần thiết cho việc sản xuất dạng dây và lò xo tùy chỉnh.

Máy uốn lò xo phẳng

Máy uốn lò xo phẳng (còn gọi là máy tạo dải hoặc máy lò xo dây phẳng) được thiết kế để tạo dây phẳng hoặc dải kim loại thành lò xo lá, lò xo cuộn phẳng, lò xo đồng hồ và các bộ phận lò xo phẳng được dập và định hình. Họ nạp vật liệu dải phẳng thông qua các con lăn định hình và khuôn uốn để định hình dải theo mặt phẳng ngang và dọc. Những máy này được sử dụng rộng rãi trong sản xuất dây cót đồng hồ, kẹp lò xo lá ô tô và lò xo tiếp xúc điện.

Máy lò xo xoắn

Máy lò xo xoắn là một biến thể chuyên dụng của máy uốn lò xo CNC, được tối ưu hóa để sản xuất lò xo xoắn - lò xo lưu trữ năng lượng bằng cách xoắn thay vì nén hoặc kéo căng. Chúng có các công cụ uốn tay chuyên dụng có thể uốn chân/cánh tay của lò xo theo các góc chính xác (thường là 90°, 180° hoặc các góc tùy chỉnh). Cuộn dây cơ thể được quấn trước, sau đó uốn cong cánh tay. Máy lò xo xoắn phải kiểm soát chính xác chiều dài chân, góc chân và hướng cuộn dây (cuộn dây bên phải hoặc bên trái).

Các thành phần chính của máy uốn lò xo

Hiểu rõ chức năng của từng thành phần chính sẽ giúp người vận hành thiết lập máy chính xác, khắc phục sự cố và duy trì thiết bị ở tình trạng tốt. Dưới đây là các thành phần cốt lõi được tìm thấy trên hầu hết các máy uốn và cuộn lò xo:

• Hệ thống cuộn dây và thanh toán: Giữ cuộn dây và kiểm soát độ căng khi dây được tháo ra. Kiểm soát độ căng thích hợp giúp ngăn chặn tình trạng dây bị xoắn, rối và đường kính không nhất quán. Một số máy sử dụng hệ thống hoàn trả được hỗ trợ cho các cuộn dây nặng nặng tới vài trăm kg.
• Máy ép dây: Một bộ con lăn bằng thép cứng (thường có 5 đến 11 con lăn nằm trên hai mặt phẳng vuông góc) để tháo bộ cuộn dây ra khỏi dây. Việc điều chỉnh máy ép tóc thích hợp là rất quan trọng - việc duỗi thẳng quá mức sẽ làm cho sản phẩm bị cứng lại, trong khi việc duỗi thẳng quá mức sẽ để lại độ cong dư thừa gây ra sự không đồng đều về đường kính ở lò xo thành phẩm.
• Con lăn thức ăn: Con lăn có rãnh điều khiển bằng servo giúp kẹp và đẩy dây với tốc độ và chiều dài được kiểm soát chính xác. Biên dạng rãnh phải phù hợp với đường kính dây - kích thước rãnh sai sẽ gây ra hiện tượng trượt (chiều dài cấp dây không nhất quán) hoặc biến dạng dây (đánh dấu hoặc làm phẳng bề mặt dây).
• Điểm cuộn / Dụng cụ uốn: Các chốt, ngón tay hoặc trục bằng thép công cụ cứng giúp làm lệch dây thành hình dạng mong muốn. Trong máy cuộn, điểm cuộn là công cụ chính để xác định đường kính cuộn dây. Những dụng cụ này có độ mài mòn cao và phải được làm từ thép dụng cụ hoặc cacbua để có tuổi thọ sử dụng lâu dài.
• Công cụ quảng cáo chiêu hàng: Một công cụ có thể di chuyển được để điều khiển khoảng cách trục (bước) giữa các cuộn dây khi lò xo được hình thành. Trên máy CNC, công cụ bước được điều khiển bằng servo và có thể được lập trình để thay đổi bước trên toàn bộ thân lò xo - tạo ra các lò xo có bước thay đổi được sử dụng trong hệ thống treo ô tô và các ứng dụng cách ly rung.
• Cắt Unit: Một lưỡi cắt bằng thép cứng được điều khiển bởi một cam hoặc servo để cắt dây sau khi mỗi lò xo được hình thành. Máy cắt phải sắc nét và đúng thời gian. Một dao cắt cùn hoặc vết cắt không đúng lúc sẽ tạo ra các gờ, các đầu bị cong hoặc chiều dài tự do không chính xác.
• Bộ điều khiển CNC: Bộ não của máy. Trên các máy uốn lò xo CNC hiện đại, bộ điều khiển có giao diện màn hình cảm ứng, lập trình lò xo đồ họa, giám sát trục thời gian thực, bù lò xo tự động và bộ đếm sản xuất. Bộ điều khiển từ các nhà sản xuất hàng đầu như Wafios, Itaya và Lesjöfors tích hợp với hệ thống MES của nhà máy và hỗ trợ kết nối Công nghiệp 4.0.
• Hệ thống truyền động servo: Mỗi trục CNC được cung cấp năng lượng bởi động cơ servo và bộ khuếch đại truyền động. Hệ thống servo cung cấp khả năng điều khiển vị trí chính xác (thường Độ phân giải bộ mã hóa ± 0,001 mm ) và phản hồi động cao — cho phép máy thực hiện các biên dạng chuyển động đa trục phức tạp ở tốc độ sản xuất.
• Khung máy (Đế): Đế bằng gang cứng hoặc thép chế tạo giúp giảm thiểu độ rung khi vận hành tốc độ cao. Rung động trong khung máy trực tiếp dẫn đến sự không đồng nhất về bước và đường kính trong lò xo, do đó độ cứng của khung là yếu tố then chốt quyết định chất lượng máy.

Các loại lò xo được sản xuất bởi máy uốn lò xo

Máy uốn lò xo có thể sản xuất nhiều loại lò xo. Mỗi loại có hình dạng, chức năng và yêu cầu sản xuất riêng biệt. Dưới đây là tổng quan chi tiết về các loại lò xo phổ biến nhất và cách chúng được tạo ra:

Lò xo nén

Lò xo nén là loại lò xo xoắn hở có khả năng chống lại lực nén (đẩy). Chúng là loại lò xo được sản xuất phổ biến nhất trên toàn cầu, được sử dụng trong mọi thứ, từ bút bi đến đầu van ô tô. Chúng được tạo ra bằng cách cuộn dây thành một vòng xoắn với bước cố định. Các thông số chính bao gồm chiều dài tự do, đường kính cuộn dây (OD và ID), đường kính dây, số lượng cuộn dây hoạt động và loại đầu cuối (mở, đóng, mở, nối đất). Kết thúc khép kín và mặt đất yêu cầu thao tác mài thứ cấp sau khi cuộn, trong đó các cuộn dây cuối được mài phẳng trên đĩa hoặc máy mài không tâm để tạo bề mặt tiếp xúc ổn định.

Lò xo mở rộng

Lò xo kéo dài là lò xo xoắn cuộn chặt có khả năng chống lại lực kéo (kéo). Chúng được sản xuất trên các máy cuộn có trạm tạo móc đặc biệt để uốn đầu dây thành vòng hoặc móc để gắn vào. Các cuộn dây trên thân được quấn với bước bằng 0 (các cuộn dây chạm nhau) để tạo ra lực căng ban đầu - một ứng suất trước phải được khắc phục trước khi lò xo bắt đầu giãn ra. Các loại móc phổ biến bao gồm móc máy, móc Đức và móc chéo, mỗi loại được hình thành bởi các chuỗi công cụ chấn cụ thể được lập trình trong bộ điều khiển CNC.

Lò xo xoắn

Lò xo xoắn lưu trữ năng lượng quay bằng cách xoắn. Chúng bao gồm một cơ thể cuộn tròn với hai cánh tay (chân) mở rộng. Lò xo tác dụng một mô men xoắn tỉ lệ với góc xoắn. Chúng được sản xuất trên máy tạo dây CNC hoặc máy lò xo xoắn chuyên dụng, trong đó thân máy được cuộn lại và sau đó các cánh tay được uốn cong theo một góc xác định. Các ứng dụng phổ biến bao gồm kẹp quần áo, bẫy chuột, hệ thống đối trọng cửa gara và dụng cụ chính xác. Góc giữa hai cánh tay - "góc xoắn" - phải được giữ ở mức ±1° hoặc chặt hơn cho các ứng dụng chính xác.

Lò xo phẳng và lò xo lá

Lò xo phẳng được làm từ dây phẳng hoặc dải kim loại chứ không phải dây tròn. Chúng bao gồm lò xo lá (được sử dụng trong hệ thống treo xe), lò xo đồng hồ và lò xo trợ lực (lò xo cuộn phẳng được quấn từ dải), lò xo đúc hẫng và lò xo tiếp xúc điện. Máy uốn lò xo phẳng tạo thành dải thông qua các con lăn định hình và khuôn uốn. Dung sai độ dày cho lò xo phẳng chính xác có thể chặt chẽ như ±0,01 mm , đòi hỏi cả vật liệu dải chính xác và máy được bảo trì tốt.

Biểu mẫu dây tùy chỉnh

Ngoài hình dạng lò xo cổ điển, máy uốn lò xo CNC - đặc biệt là máy tạo dây CNC đa trục - có thể tạo ra hầu như bất kỳ hình dạng nào từ dây: kẹp, vòng giữ, giá đỡ, tay cầm, dây dẫn y tế, dây chỉnh nha và cụm dây 3D phức tạp. Những bộ phận này có thể không tích trữ năng lượng đàn hồi (vì vậy về mặt kỹ thuật không phải là lò xo) nhưng được sản xuất trên các máy uốn lò xo sử dụng cùng nguyên lý làm việc uốn cong-cắt cấp liệu.

Vật liệu dây được sử dụng trong máy uốn lò xo

Việc lựa chọn vật liệu dây ảnh hưởng đáng kể đến hiệu suất của lò xo, cách thiết lập máy và khả năng bù lò xo cần thiết. Các vật liệu khác nhau có mô đun đàn hồi, độ bền kéo và đặc tính đàn hồi khác nhau. Dưới đây là những vật liệu dây phổ biến nhất được xử lý bằng máy uốn lò xo:

• Dây thép carbon kéo cứng (ASTM A227): Dây lò xo phổ biến nhất và rẻ nhất. Độ bền kéo thay đổi theo đường kính, thông thường 1.250–2.000 MPa . Được sử dụng cho các lò xo nén và giãn nở đa năng trong các ứng dụng không quan trọng.
• Dây nhạc/dây đàn piano (ASTM A228): Dây thép cacbon cao có độ bền kéo cao nhất trong các vật liệu lò xo thông thường, lên tới 2.800 MPa cho đường kính tốt. Được sử dụng khi cần cường độ cao và tuổi thọ mỏi tốt. Tiêu chuẩn cho lò xo thiết bị chính xác.
• Dây thép không gỉ (ASTM A313, Loại 302/304/316): Khả năng chống ăn mòn tuyệt vời, hiệu suất nhiệt độ cao tốt. Độ bền kéo thấp hơn một chút so với dây nhạc. Yêu cầu bù lò xo cao hơn - thông thường Uốn quá mức 10–20% hơn thép cacbon. Được sử dụng trong các ứng dụng chế biến thực phẩm, y tế, hàng hải và hóa học.
• Dây hợp kim Chrome-silic (ASTM A401): Sức mạnh vượt trội ở nhiệt độ cao và khả năng chống mỏi tuyệt vời. Được sử dụng cho lò xo van ô tô, phải hoạt động đáng tin cậy ở nhiệt độ động cơ lên ​​tới 200°C và quay vòng hàng tỷ lần trong suốt vòng đời của động cơ.
• Dây đồng phốt pho: Độ dẫn điện tốt và chống ăn mòn. Được sử dụng cho lò xo tiếp xúc điện, lò xo dụng cụ nhỏ và các ứng dụng yêu cầu đặc tính không từ tính.
• Dây titan: Tỷ lệ cường độ trên trọng lượng rất cao, khả năng chống ăn mòn tuyệt vời. Đắt tiền và khó cuộn dây. Được sử dụng trong ngành hàng không vũ trụ và thiết bị thể thao hiệu suất cao trong đó việc giảm trọng lượng là rất quan trọng.
• Inconel và các siêu hợp kim khác: Được sử dụng cho các lò xo phải hoạt động ở nhiệt độ khắc nghiệt (trên 300°C) trong tua-bin khí, động cơ phản lực và lò nung công nghiệp. Những vật liệu này yêu cầu dụng cụ chuyên dụng và khả năng bù đàn hồi đáng kể.

Quá trình uốn lò xo: Từng bước

Việc thiết lập và vận hành máy uốn lò xo một cách chính xác đòi hỏi một cách tiếp cận có hệ thống. Dưới đây là trình tự điển hình để thiết lập máy cuộn lò xo CNC để tạo ra lò xo nén mới:

1. Tải dây: Gắn cuộn dây vào hệ thống thanh toán. Luồn dây qua bộ phận làm thẳng, điều chỉnh áp suất con lăn để tháo bộ cuộn dây mà không làm dây bị quá tải.
2. Lựa chọn và cài đặt công cụ: Chọn kích thước điểm cuộn dựa trên đường kính trong mục tiêu và cài đặt công cụ bước. Đối với dây mảnh (dưới 1 mm), dụng cụ cacbit được ưu tiên để kéo dài tuổi thọ sử dụng.
3. Đầu vào chương trình: Nhập các thông số lò xo vào bộ điều khiển CNC: đường kính dây, loại vật liệu, OD cuộn dây, chiều dài tự do, số lượng cuộn dây tổng và hoạt động, bước, loại đầu cuối. Bộ điều khiển có thể tự động tính toán các vị trí dao ban đầu dựa trên các đầu vào này.
4. Bài viết đầu tiên chạy: Sản xuất một mẻ nhỏ lò xo mẫu (thường là 5–10 chiếc). Đo OD cuộn dây, chiều dài tự do, bước và cấu hình đầu bằng cách sử dụng thiết bị đo dành riêng cho lò xo như hệ thống đo thị giác hoặc đo thủ công.
5. Điều chỉnh lò xo: So sánh kích thước đo được với mục tiêu. Điều chỉnh vị trí điểm cuộn để điều chỉnh lò xo OD. Điều chỉnh công cụ cao độ để điều chỉnh cao độ. Chạy lại mẫu và đo lại. Lặp lại cho đến khi tất cả các kích thước nằm trong dung sai.
6. Tiến hành sản xuất: Sau khi bài viết đầu tiên được phê duyệt, hãy tiến hành sản xuất. Theo dõi kích thước lò xo định kỳ - thường là 50–100 bộ phận - và sử dụng tính năng bù tự động của máy để duy trì chất lượng khi ống cuộn dây cạn kiệt (đặc tính dây có thể thay đổi đôi chút dọc theo chiều dài cuộn dây).
7. Xử lý hậu kỳ (nếu cần): Gửi lò xo để mài các đầu (nếu yêu cầu các đầu nối đất kín), xử lý nhiệt (giảm ứng suất để ổn định kích thước), mài mòn (để cải thiện tuổi thọ mỏi), mạ (để chống ăn mòn) hoặc thử tải (để xác minh tốc độ lò xo đáp ứng thông số kỹ thuật).

Các thông số lò xo chính và cách máy điều khiển chúng

Các kỹ sư lò xo và người vận hành máy cần hiểu mối quan hệ giữa cài đặt máy và các thông số lò xo. Đây là cách kiểm soát các kích thước lò xo quan trọng nhất trên máy uốn lò xo CNC:

Ưu điểm của máy uốn lò xo CNC so với máy thủ công

Việc chuyển đổi từ máy lò xo thủ công và loại cam sang máy uốn lò xo hoàn toàn CNC là một trong những thay đổi đáng kể nhất trong sản xuất lò xo trong 30 năm qua. Ưu điểm của CNC là hấp dẫn và được ghi chép rõ ràng trong môi trường sản xuất:

• Chuyển đổi nhanh: Việc chuyển từ thiết kế lò xo này sang thiết kế lò xo khác trên máy CNC chỉ mất vài phút — chỉ cần tải chương trình mới, xác minh bài viết đầu tiên và chạy. Trên máy loại cam, việc chuyển đổi có thể mất hàng giờ vì cam phải được hoán đổi vật lý và hẹn giờ lại.
• Hình học phức tạp: Máy CNC có thể sản xuất các lò xo có bước thay đổi, lò xo hình nón, lò xo hình thùng và dạng dây 3D mà về mặt vật lý không thể sản xuất được trên máy cam cơ khí.
• Tự động bù: Bộ điều khiển CNC có thể tự động điều chỉnh vị trí dụng cụ dựa trên kích thước lò xo đo được, bù cho sự thay đổi đường kính dây và thay đổi độ đàn hồi theo thời gian mà không cần sự can thiệp của người vận hành.
• Dữ liệu sản xuất: Máy CNC ghi lại số lượng sản xuất, thời gian chu kỳ, sự kiện lỗi và dữ liệu chất lượng có thể được phân tích để cải tiến quy trình và truy xuất nguồn gốc.
• Yêu cầu về kỹ năng: Máy CNC giảm sự phụ thuộc vào người vận hành thủ công có tay nghề cao. Sau khi chương trình được phát triển và xác minh, những người vận hành ít kinh nghiệm hơn có thể tiến hành sản xuất với nguy cơ xảy ra lỗi thiết lập thấp hơn.
• Tích hợp: Máy uốn lò xo CNC hiện đại có thể được tích hợp với bộ thay cuộn dây tự động, băng tải bộ phận, hệ thống kiểm tra trực quan và dây chuyền đóng gói robot cho các tế bào sản xuất hoàn toàn tự động.

Các khiếm khuyết thường gặp khi uốn lò xo và cách khắc phục

Ngay cả những máy uốn lò xo được thiết lập tốt cũng có thể tạo ra các bộ phận bị lỗi khi điều kiện xử lý bị lệch. Nhận biết các khiếm khuyết phổ biến và nguyên nhân gốc rễ của chúng là điều cần thiết để duy trì chất lượng:

• Đường kính cuộn vượt quá dung sai: Thường gây ra bởi sự biến đổi đàn hồi do thay đổi tính chất cơ học của dây (các lô dây khác nhau), thay đổi nhiệt độ hoặc hao mòn dụng cụ. Sửa lỗi bằng cách điều chỉnh vị trí điểm cuộn hoặc cập nhật giá trị bù lò xo trong chương trình CNC.
• Độ dài miễn phí không chính xác: Nguyên nhân là do con lăn nạp bị trượt (con lăn bị mòn, lực kẹp không đúng hoặc bề mặt dây bị nhiễm bẩn) hoặc chiều dài nạp của chương trình không chính xác. Kiểm tra tình trạng con lăn cấp liệu và xác minh lại các giá trị chương trình dựa trên cấp dây đã đo.
• Sân không đồng đều: Nguyên nhân là do dụng cụ chuốt không ổn định, vòng bi của dụng cụ chuốt bị mòn hoặc việc làm thẳng dây không đều. Kiểm tra và thay thế dụng cụ sân bị mòn. Kiểm tra áp suất con lăn ép tóc.
• Các gờ ở đầu bị cắt: Nguyên nhân là do lưỡi cắt bị cùn hoặc thời điểm cắt không chính xác. Thay thế hoặc mài lại lưỡi cắt. Kiểm tra thời gian cắt trong chương trình CNC.
• Hư hỏng bề mặt dây (trầy xước, đốm phẳng): Nguyên nhân là do kích thước rãnh con lăn nạp không chính xác, lực kẹp quá mức hoặc dây bị nhiễm bẩn (cặn, sạn). Chọn rãnh lăn chính xác cho đường kính dây. Kiểm tra chất lượng dây đầu vào. Làm sạch con lăn và hướng dẫn.
• Dây bị rối hoặc bị xoắn: Nguyên nhân là do lực căng dây quá mức, cuộn dây bị tràn hoặc thiết lập máy ép tóc không chính xác. Điều chỉnh độ căng của phanh hoàn trả. Kiểm tra và điều chỉnh áp suất con lăn ép tóc.

Nhà sản xuất máy uốn lò xo hàng đầu

Ngành công nghiệp máy uốn lò xo có số lượng tương đối ít các nhà sản xuất có uy tín, hầu hết có trụ sở tại Châu Âu và Châu Á. Dưới đây là một số tên được công nhận nhất trong ngành:

• Wafios (Đức): Một trong những nhà sản xuất máy tạo dây và lò xo được công nhận nhất trên thế giới. Máy cuộn lò xo CNC và máy tạo dây của họ được sử dụng trong các ngành công nghiệp có độ chính xác cao trên toàn thế giới. Các mẫu như dòng FUL có dây xử lý từ 0,1 mm đến 20 mm.
• Cơ khí Itaya (Nhật Bản): Được biết đến với máy cuộn lò xo CNC tốc độ cao với khả năng đa trục tiên tiến. Đặc biệt mạnh mẽ trong thị trường lò xo dụng cụ điện tử và chính xác.
• Reell Precision Manufacturing (Mỹ): Chuyên về thiết bị sản xuất lò xo xoắn và dạng dây, được sử dụng rộng rãi trong ngành thiết bị y tế và điện tử.
• Asahi Seiki (Nhật Bản): Một trong những nhà sản xuất máy cuộn lò xo lớn nhất trên toàn cầu. Sự hiện diện mạnh mẽ trên thị trường lò xo ô tô với loại cam tốc độ cao và máy CNC.
• NiceFon / Bamatec (Trung Quốc/Đài Loan): Máy uốn lò xo CNC có chi phí cạnh tranh được các nhà sản xuất lò xo ở Châu Á và ngày càng gia tăng ở các khu vực khác áp dụng rộng rãi. Cung cấp giá trị tốt cho các loại lò xo tiêu chuẩn.
• Simco Industries (Mỹ): Được biết đến với các máy cuộn lò xo công suất lớn có khả năng xử lý dây có đường kính lớn để sản xuất lò xo treo và công nghiệp.

Giá máy rất khác nhau tùy theo khả năng. Một máy cuộn lò xo CNC cơ bản dành cho kích thước dây tiêu chuẩn có thể bắt đầu ở 30.000–80.000 USD , trong khi một máy tạo dây CNC đa trục cao cấp của nhà sản xuất cao cấp Châu Âu có thể vượt quá 300.000–500.000 USD khi được trang bị đầy đủ dụng cụ và trang bị hệ thống kiểm tra tự động.

Ứng dụng công nghiệp của máy uốn lò xo

Lò xo là một trong những thành phần cơ khí được sử dụng phổ biến nhất. Máy uốn lò xo chịu trách nhiệm trực tiếp sản xuất các lò xo được sử dụng trong nhiều ngành công nghiệp và sản phẩm đặc biệt:

• Ô tô: Lò xo van, lò xo cuộn treo, lò xo ghế, lò xo hồi vị cho phanh và ly hợp, lò xo chốt cửa. Một phương tiện chở khách có thể chứa hơn 200 lò xo riêng lẻ .
• Điện tử và thiết bị: Lò xo tiếp xúc trong công tắc, rơle, đầu nối và bàn phím. Lò xo tiếp xúc với pin. Lò xo vi mô chính xác trong ổ đĩa cứng và bộ thu quang.
• Thiết bị y tế: Lò xo hệ thống phân phối stent, lò xo trả lại dụng cụ phẫu thuật, lò xo cấy ghép y tế, lò xo thiết bị chỉnh hình và lò xo thiết bị phân phối thuốc. Những thứ này đòi hỏi độ sạch cao và thường sử dụng dây thép không gỉ hoặc titan.
• Hàng không vũ trụ và quốc phòng: Lò xo truyền động, lò xo cơ cấu an toàn, lò xo ghế đẩy và lò xo dây buộc hàng không vũ trụ. Chúng phải đáp ứng các tiêu chuẩn kiểm tra và truy xuất nguồn gốc vật liệu nghiêm ngặt.
• Sản phẩm tiêu dùng: Lò xo đệm, cơ chế nội thất, bút, bật lửa, đồ chơi và dụng cụ thể thao. Chỉ riêng việc sản xuất lò xo nệm đã là một thị trường rộng lớn, với nệm lò xo bên trong chứa hàng trăm lò xo riêng lẻ.
• Máy móc công nghiệp: Lò xo khuôn, lò xo cách ly rung, lò xo van an toàn, lò xo ly hợp trong thiết bị công nghiệp. Chúng thường đòi hỏi dây nặng và khả năng chịu tải cao.

Những cân nhắc về an toàn khi vận hành máy uốn lò xo

Máy uốn lò xo bao gồm các bộ phận quay và chuyển động qua lại tốc độ cao, dây có độ căng cao và các dụng cụ cắt sắc bén. Thực hành an toàn thích hợp bảo vệ người vận hành và duy trì độ tin cậy của máy:

• Nguy cơ căng dây: Dây bị căng có thể bị đứt hoặc giật nguy hiểm nếu hệ thống hoàn trả mất kiểm soát. Luôn sử dụng bộ điều khiển độ căng thích hợp và đeo kính bảo vệ mắt khi luồn hoặc xử lý dây.
• Lò xo bay: Lò xo hình thành có thể được đẩy ra ở tốc độ cao từ vùng cuộn. Máy phải có tấm chắn và máng thu gom thích hợp. Không bao giờ chạm vào khu vực cuộn dây trong khi vận hành.
• Đầu dây nhọn: Đầu dây cắt cực kỳ sắc bén. Sử dụng găng tay thích hợp khi xử lý dây và lò xo thành phẩm. Việc bọc đầu dây hoặc làm sạch ba via phải được thực hiện trên các bộ phận được người dùng cuối thường xuyên sử dụng.
• Bảo vệ máy: Tất cả các bộ phận quay (con lăn cấp liệu, cam, đai truyền động) phải được bảo vệ đúng cách theo quy định an toàn máy móc địa phương (OSHA 1910.212 ở Hoa Kỳ; Chỉ thị Máy móc 2006/42/EC ở Châu Âu).
• Dừng khẩn cấp: Tất cả các máy uốn lò xo phải có nút dừng khẩn cấp dễ tiếp cận để dừng ngay lập tức mọi chuyển động của máy. Máy CNC phải có mạch E-stop được xếp hạng an toàn đáp ứng các yêu cầu dừng Loại 0 hoặc Loại 1 theo EN 60204-1.
• Khóa/gắn thẻ (LOTO): Trước khi thay đổi, bảo trì hoặc điều chỉnh dụng cụ bên trong máy, nguồn điện phải được khóa và xác minh đã ngắt điện. Đây là yêu cầu bắt buộc của OSHA và là nguyên tắc an toàn cơ bản.
