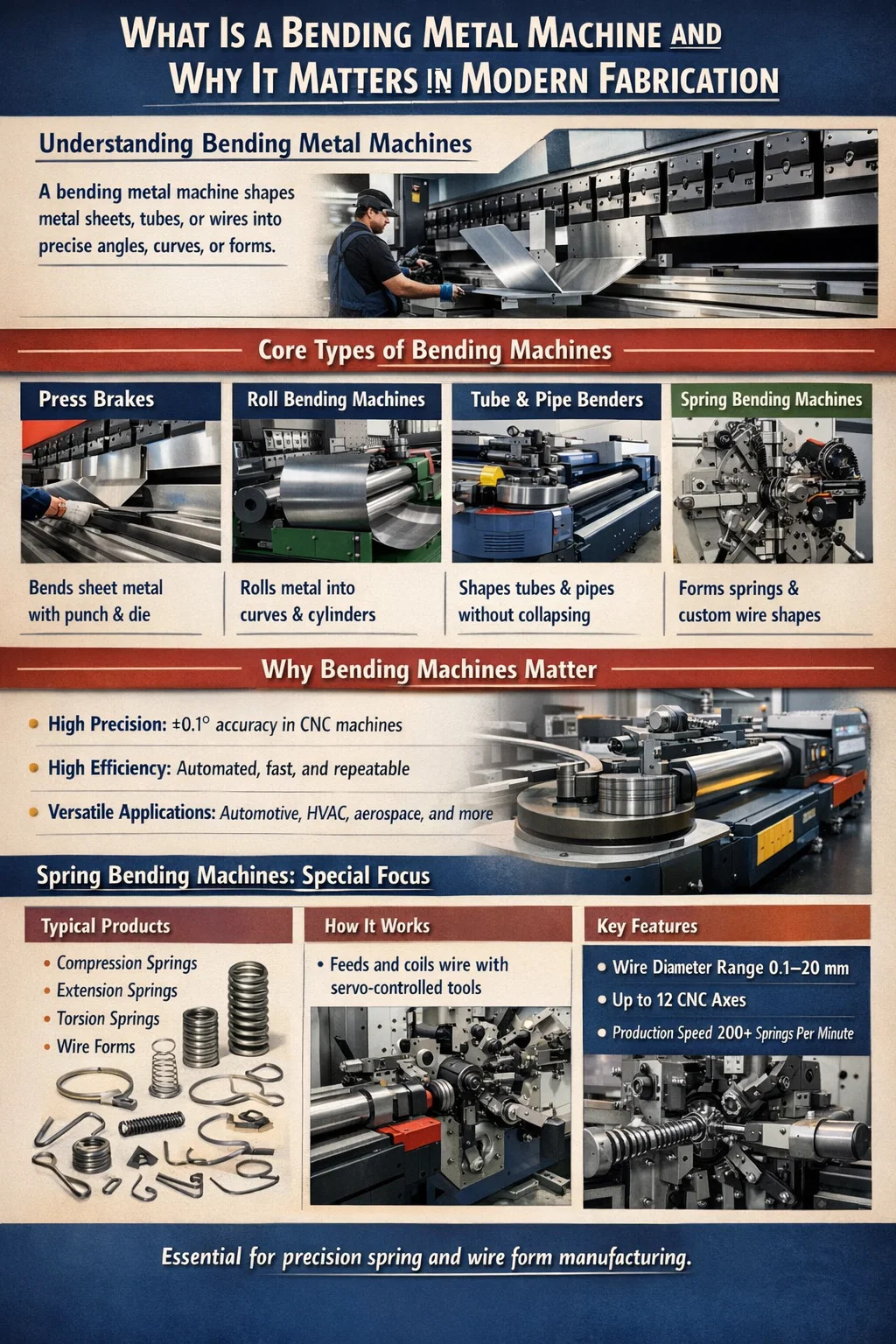

A máy uốn kim loại là thiết bị công nghiệp được thiết kế để biến dạng phôi kim loại - tấm, thanh, ống hoặc dây - thành các góc, đường cong hoặc hình dạng ba chiều phức tạp mà không cần cắt hoặc hàn. Kết luận cốt lõi rất đơn giản: nếu dây chuyền sản xuất của bạn yêu cầu các hình dạng kim loại nhất quán, có thể lặp lại trên quy mô lớn thì máy uốn chuyên dụng không phải là thiết bị tùy chọn — nó là xương sống trong quy trình làm việc của bạn. Uốn thủ công gây ra lỗi của con người, bán kính uốn không nhất quán và sự mệt mỏi của người vận hành; uốn cơ giới loại bỏ cả ba.
Các máy uốn kim loại hiện đại có nhiều loại từ phanh ép thủy lực đơn giản có khả năng uốn tấm thép nhẹ 3 mm đến hệ thống đa trục CNC phức tạp có thể thực hiện 40 trình tự uốn riêng biệt trong một chu trình tự động duy nhất. Ví dụ, một phanh ép CNC tầm trung có thể đạt được độ lặp lại góc ± 0,1°, điều này về cơ bản không thể đạt được nếu vận hành bằng tay. Đối với giá đỡ ô tô, hệ thống ống dẫn HVAC, khung đồ nội thất, vỏ điện và hàng trăm danh mục sản phẩm khác, mức độ chính xác này không phải là điều xa xỉ - đó là yêu cầu sản xuất.
Máy uốn lò xo là một tập hợp con chuyên dụng của dòng máy uốn rộng hơn. Trong khi phanh ép thông thường tập trung vào tấm kim loại, máy uốn lò xo được thiết kế đặc biệt để quấn, cuộn và tạo thành dây hoặc thanh thành lò xo nén, lò xo kéo dài, lò xo xoắn và các dạng dây tùy chỉnh. Hai loại máy này thường cùng tồn tại trong cùng một cơ sở — và việc hiểu cách chúng bổ sung cho nhau là điều cần thiết đối với bất kỳ thiết bị tìm nguồn cung ứng nào của người quản lý chế tạo.
Thuật ngữ "máy uốn kim loại" là một cái ô bao trùm một số kiến trúc máy riêng biệt. Chọn sai loại cho ứng dụng của bạn sẽ dẫn đến chất lượng bộ phận kém, hao mòn dụng cụ quá mức và chi phí vốn không cần thiết. Dưới đây là bảng phân tích có cấu trúc của các danh mục chính.
Máy chấn tôn là máy uốn kim loại tấm được triển khai rộng rãi nhất trên toàn cầu. Nó sử dụng bộ chày và khuôn để tác dụng lực cục bộ dọc theo một đường thẳng, tạo ra một đường uốn cong cho mỗi nét. Phanh ép thủy lực chiếm ưu thế trong các ứng dụng hạng nặng - uốn tấm thép dày tới 25 mm trên chiều dài uốn từ 6 mét trở lên. Phanh ép servo điện, ngày càng phổ biến kể từ năm 2018, giúp tiết kiệm năng lượng từ 30–50% so với phanh thủy lực và mang lại thời gian chu kỳ nhanh hơn cho công việc khổ mỏng (0,5–3 mm). Phanh ép CNC bổ sung thêm khả năng định vị thước đo phía sau có thể lập trình, bù độ lệch tự động và trình tự uốn cong nhiều bước, giảm thời gian thiết lập từ hàng giờ xuống còn vài phút khi chuyển đổi giữa các chương trình bộ phận.
Máy uốn cuộn - còn được gọi là con lăn tấm hoặc máy uốn phần - sử dụng hai hoặc ba cuộn được dẫn động để liên tục uốn cong kim loại thành vòng cung, vòng hoặc hình trụ. Chúng không thể thiếu trong sản xuất bình áp lực, sản xuất ống, kết cấu thép kiến trúc và chế tạo bể chứa. Máy đối xứng ba trục lăn là tiêu chuẩn để sản xuất các ống trụ có đường kính lớn từ tấm phẳng. Máy bốn cuộn bổ sung thêm cuộn thứ tư để uốn cong cạnh trước, loại bỏ điểm phẳng vốn là hạn chế cổ điển của thiết kế ba cuộn. Bán kính uốn từ đường cong chặt 150 mm đến vòng cung nhẹ nhàng kéo dài vài mét đều có thể đạt được tùy thuộc vào trọng tải máy và đường kính cuộn.
Máy uốn ống uốn các phần rỗng - ống tròn, hình vuông hoặc hình chữ nhật - mà không làm sập mặt cắt ngang. Uốn kéo quay, phương pháp chính xác nhất, kẹp ống vào khuôn định hình và xoay nó xung quanh khuôn uốn cố định, thường có trục gá bên trong ngăn ngừa sập tường. Phương pháp này là tiêu chuẩn trong hệ thống ống xả ô tô, lồng cuộn, khung xe đạp và đường thủy lực hàng không vũ trụ. Máy uốn ống CNC với đầu dụng cụ nhiều ngăn có thể tạo ra các bộ phận yêu cầu nhiều lần uốn trong các mặt phẳng khác nhau - một bộ phận ống xả ô tô có thể có 8 đến 12 lần uốn riêng biệt được lập trình theo trình tự.
Máy uốn dây và máy uốn lò xo xử lý phôi có đường kính nhỏ hơn - thường là dây có đường kính từ 0,1 mm đến 20 mm - và tạo thành các dạng dây, kẹp, giá đỡ, móc và lò xo hai chiều hoặc ba chiều phức tạp. Thể loại này xứng đáng được thảo luận chuyên sâu và được đề cập sâu hơn trong các phần tiếp theo.
| Loại máy | Vật liệu chính | Dung sai điển hình | Các ngành công nghiệp phổ biến |
|---|---|---|---|
| Phanh ép CNC | Tấm kim loại 0,5–25 mm | ±0,1° | HVAC, điện tử, xây dựng |
| Tấm cuộn | Tấm lên đến 100 mm | Đường kính ±1–2 mm | Bình, bể chịu áp lực |
| Máy uốn ống CNC | Ống OD 6–200 mm | ±0,2° | Ô tô, hàng không vũ trụ |
| Máy uốn lò xo | Dây 0,1–20 mm | Khoảng cách ±0,05 mm | Lò xo, dạng dây, kẹp |
A máy uốn lò xo — còn được gọi là máy cuộn lò xo, máy tạo hình lò xo CNC hoặc máy tạo dây tùy theo cấu hình — là máy uốn kim loại chuyên dụng cao được thiết kế để xử lý nguyên liệu dây thành lò xo và dạng dây với công suất cao. Hiểu nguyên lý hoạt động của nó sẽ giúp làm rõ lý do tại sao nó không thể được thay thế bằng máy uốn đa năng.
Dây được kéo từ ống cuộn hoặc làm thẳng từ cuộn dây và đưa qua các con lăn dẫn hướng chính xác vào khu vực tạo hình. Cơ cấu cấp liệu - điển hình là hệ thống cuộn kẹp được điều khiển bằng servo - điều khiển độ dài của dây được phân phối với độ chính xác ± 0,05 mm. Trong vùng tạo hình, điểm cuộn hoặc công cụ tạo hình sẽ làm lệch dây để tạo đường kính cuộn dây. Công cụ bước đồng thời điều khiển độ tiến dọc trục của cuộn dây, xác định chiều dài và bước tự do của lò xo. Một cơ cấu cắt - có thể là máy cắt quay hoặc dao cam dẫn động bằng cam - cắt lò xo thành phẩm khỏi dây tại điểm đã lập trình.
Trên máy uốn lò xo CNC, mọi trục — chiều dài cấp liệu, vị trí điểm cuộn, góc dao bước và thời gian cắt — đều được điều khiển bằng servo và đồng bộ hóa độc lập thông qua bộ điều khiển chuyển động trung tâm. Các loại máy cao cấp của các nhà sản xuất như Wafios, Itaya hay Bamatec có thể sản xuất lò xo nén với tốc độ vượt quá 200 chiếc mỗi phút đối với dây có đường kính nhỏ (dưới 1 mm), với độ lặp lại kích thước mà việc quấn lò xo thủ công không thể đạt được.
Springback - sự phục hồi đàn hồi của kim loại sau khi uốn - là thách thức trọng tâm trong tất cả các nguyên công uốn kim loại, nhưng nó đặc biệt quan trọng trong chế tạo lò xo. Bởi vì hiệu suất chức năng của lò xo phụ thuộc vào kích thước hình học chính xác (chiều dài tự do, đường kính cuộn dây, bước), bất kỳ lò xo hồi phục nào gây ra sai lệch kích thước sẽ trực tiếp chuyển thành lò xo không đạt thông số kỹ thuật về tải. Máy uốn lò xo CNC bù lại độ đàn hồi theo thuật toán: phần mềm điều khiển uốn dây quá mức theo một lượng được tính toán để sau khi phục hồi đàn hồi, lò xo thành phẩm sẽ tiếp đất trên kích thước mục tiêu. Giá trị uốn cong này thay đổi tùy theo vật liệu dây, đường kính, điều kiện nhiệt độ và bán kính uốn cong và các máy hiện đại lưu trữ các giá trị này trong thư viện vật liệu để chuyển đổi công việc nhanh chóng.
Mua máy uốn kim loại - cho dù là máy ép phanh, máy uốn lò xo hay máy uốn ống - đều yêu cầu đánh giá một bộ thông số kỹ thuật để xác định xem máy có thực sự có thể sản xuất các bộ phận của bạn hay không. Dựa vào mô tả của nhân viên bán hàng mà không xác minh những số liệu này so với yêu cầu về bộ phận của bạn là lý do khiến các công ty gặp phải những máy móc không thể thực hiện được công việc.
Vật liệu được uốn xác định việc lựa chọn dụng cụ, yêu cầu về trọng tải, bù đàn hồi và bán kính uốn có thể đạt được. Không phải tất cả các kim loại đều uốn cong như nhau và máy uốn kim loại được tối ưu hóa cho thép nhẹ có thể tạo ra các kết quả hoàn toàn khác - hoặc thất bại hoàn toàn - khi cố gắng uốn thép lò xo hoặc titan cứng.
Tài liệu tham khảo mặc định cho máy uốn kim loại. Thép nhẹ (cường độ chảy khoảng 250 MPa) có tính ổn định, uốn cong dễ dàng và có độ đàn hồi vừa phải. Nó là vật liệu được sử dụng trong đánh giá trọng tải máy và khuyến nghị mở khuôn. Thép nhẹ loại S235 hoặc A36 uốn cong đáng tin cậy với bán kính uốn cong bên trong tối thiểu bằng 0,5× độ dày vật liệu mà không bị nứt.
Thép HSLA (cường độ chảy 350–700 MPa) và các loại AHSS được sử dụng trong kết cấu thân ô tô đòi hỏi trọng tải lớn hơn đáng kể để uốn - thường 2 đến 3 lần trọng tải cần thiết cho độ dày thép nhẹ tương đương . Độ đàn hồi cũng cao hơn theo tỷ lệ: uốn cong 90° bằng thép HSLA có thể yêu cầu lập trình chày đến 84–87° để đạt được 90° sau khi phục hồi đàn hồi. Khe hở khuôn cũng phải rộng hơn để tránh bị nứt ở đường uốn.
Thép không gỉ Austenitic (304, 316) cứng lại trong quá trình uốn, làm tăng lực cản khi quá trình uốn diễn ra. Chúng đòi hỏi trọng tải lớn hơn khoảng 50% so với thép nhẹ có cùng độ dày và có độ đàn hồi rõ rệt. Bề mặt dụng cụ phải được giữ sạch sẽ để tránh thép không gỉ bị nhiễm bẩn, gây ăn mòn khi sử dụng.
Nhôm yêu cầu trọng tải ít hơn thép nhưng dễ bị hằn vết và nứt bề mặt hơn nếu bị uốn theo hướng thớ của tấm. Điều kiện nhiệt độ rất quan trọng: 5052-H32 dễ dàng uốn cong đến bán kính độ dày 1×, trong khi 6061-T6 ở cùng độ dày có thể bị nứt trừ khi bán kính uốn cong được tăng lên độ dày 3–4×. Máy uốn lò xo xử lý dây nhôm cho ngành điện hoặc đóng gói phải sử dụng các dụng cụ dẫn hướng và tạo hình được đánh bóng để tránh hư hỏng bề mặt.
Thép lò xo - thường là thép cacbon cao (0,6–1,0% cacbon) hoặc thép lò xo hợp kim như 51CrV4 - là vật liệu chính cho máy uốn lò xo. Những vật liệu này có giới hạn chảy 1.000–2.000 MPa và độ đàn hồi cực cao. Máy uốn lò xo phải có khả năng tác dụng lực tạo hình vượt quá giới hạn chảy của dây đồng thời kiểm soát chính xác biến dạng dẻo xác định hình dạng cuối cùng của lò xo. Dây nhạc (ASTM A228) là loại dây lò xo phổ biến nhất - hơn 70% lò xo nén chính xác được quấn từ dây nhạc hoặc dây kéo cứng vì độ bền kéo và chất lượng bề mặt ổn định của chúng.
| Chất liệu | Sức mạnh năng suất (MPa) | Cấp độ hồi xuân | Tối thiểu. Bán kính uốn cong | Trọng tải so với thép nhẹ |
|---|---|---|---|---|
| Thép nhẹ (A36) | 250 | Thấp | 0,5×t | 1× (đường cơ sở) |
| Thép HSLA | 450–700 | Cao | 1,5–2× tấn | 2–3× |
| Inox 304 | 310 | Trung bình-Cao | 1×t | 1,5× |
| Nhôm 6061-T6 | 276 | Trung bình | 3–4× t | 0,5× |
| Dây nhạc (ASTM A228) | 1.500–2.000 | Rất cao | 0,5–1× ngày | Chỉ có máy lò xo |
Mỗi máy uốn kim loại thuộc một trong ba cấp độ điều khiển: thủ công, thủy lực/cơ khí với các điều khiển cơ bản hoặc CNC hoàn chỉnh. Mỗi cấp có một hồ sơ chi phí theo khả năng riêng biệt và lựa chọn đúng đắn phụ thuộc vào khối lượng sản xuất, độ phức tạp của bộ phận và kỹ năng vận hành sẵn có.
Phanh thư mục thủ công, phanh hộp và phanh pan vận hành bằng tay cũng như máy cuộn lò xo được điều chỉnh thủ công thích hợp cho công việc nguyên mẫu, sản xuất khối lượng rất thấp (ít hơn 50 bộ phận mỗi lần chạy) hoặc các tình huống trong đó sự đa dạng của bộ phận cực kỳ cao và thiết lập thay đổi liên tục. Chi phí vốn của họ thấp - bạn có thể mua một chiếc phanh gấp thủ công có khả năng uốn thép 1,2 mm trên 1 m với giá từ 500 đến 3.000 USD. Sự đánh đổi là chất lượng phụ thuộc vào người vận hành, thông lượng chậm và nỗ lực thể chất đáng kể đối với các máy đo nặng hơn. Trong bối cảnh sản xuất lò xo, máy tiện cuộn lò xo thủ công vẫn được sử dụng để tạo mẫu và đặt hàng một sản phẩm tùy chỉnh trong đó thời gian lập trình CNC sẽ vượt quá giá trị của các bộ phận.
Phanh ép thủy lực có cữ chặn độ sâu đơn giản và thước đo lùi được cài đặt thủ công là sản phẩm chủ lực của các xưởng chế tạo vừa và nhỏ trên toàn thế giới. Những máy này chắc chắn, tương đối dễ bảo trì và có khả năng làm việc nặng. Một phanh ép thủy lực nặng 100 tấn, 2,5 m với thước đo lùi 2 trục cơ bản thường có giá 15.000–40.000 USD tùy thuộc vào thương hiệu và xuất xứ. Chúng rất phù hợp để gia công các bộ phận đơn giản với khối lượng trung bình - mặt bích thẳng, rãnh và góc bằng thép nhẹ hoặc nhôm, nơi cần một hoặc hai lần uốn cho mỗi bộ phận.
Điều khiển CNC hoàn toàn biến máy uốn thành một trạm sản xuất có thể lập trình được. Máy phanh ép CNC lưu trữ hàng trăm chương trình bộ phận, mỗi chương trình xác định trình tự uốn, vị trí thước đo lùi, độ sâu di chuyển chày, hiệu chỉnh đỉnh và các thông số vật liệu. Người vận hành chọn một chương trình, tải bộ phận và máy sẽ tự động thực hiện toàn bộ trình tự chấn. Thời gian thiết lập cho công việc lặp lại giảm từ 45–90 phút (trên máy cài đặt thủ công) xuống dưới 5 phút. Đối với một nhà máy chạy 20–30 số bộ phận khác nhau mỗi ngày, việc giảm thời gian phi sản xuất này có giá trị hàng năm cao hơn mức tăng giá của hệ thống CNC.
Máy uốn lò xo CNC mang lại những lợi ích tương tự: sau khi chương trình lò xo được viết và xác nhận, mọi hoạt động sản xuất tiếp theo sẽ bắt đầu từ một đường cơ sở tốt đã biết. Thay đổi tham số - đường kính cuộn dây, chiều dài tự do, bước - chỉ yêu cầu chỉnh sửa phần mềm thay vì điều chỉnh cơ học. Bộ điều khiển máy lò xo CNC hàng đầu của Wafios (Đức) và Itaya (Nhật Bản) bao gồm phản hồi kích thước theo thời gian thực: một hệ thống đo lường tích hợp sẽ kiểm tra từng lò xo theo thông số kỹ thuật đã được lập trình, tự động loại bỏ các bộ phận vượt quá dung sai. Thời gian xét duyệt bài viết đầu tiên giảm 60–80% so với máy cuộn đặt thủ công.
Máy uốn chỉ có khả năng tương đương với công cụ của nó. Đối với phanh ép, bộ đột và khuôn xác định bán kính uốn tối thiểu, góc uốn có thể đạt được và độ dày vật liệu tối đa. Đối với máy uốn lò xo, dụng cụ cuộn, dụng cụ bước và dụng cụ cắt xác định hình dạng lò xo có thể được tạo ra. Dụng cụ là chi phí định kỳ phải được tính vào tổng chi phí tính toán quyền sở hữu.
Dụng cụ phanh ép theo phong cách Châu Âu tiêu chuẩn (tương thích với Trump/Wila) đã trở thành tiêu chuẩn toàn cầu trên thực tế, với dụng cụ từ một nhà sản xuất lắp máy từ hàng chục nhà sản xuất khác. Cấu hình chày bao gồm từ chày góc nhọn (30°) cho mặt bích khít đến chày cổ ngỗng để uốn hộp sâu đến chày viền cho các nếp gấp có bán kính bằng 0. Các lỗ khuôn chữ V được chọn dựa trên độ dày vật liệu: nguyên tắc chung trong ngành là lỗ khuôn chữ V = 6–10× độ dày vật liệu để uốn bằng không khí. Các khuôn và khuôn thép công cụ được tôi cứng ở cấu hình tiêu chuẩn có độ bền từ 500.000 đến 1.000.000 nét trước khi cần phải sửa chữa lại. Dụng cụ đặc biệt - các con lăn để uốn bán kính, chày bù cho mặt bích hẹp - tăng thêm tính linh hoạt nhưng làm tăng chi phí tồn kho dụng cụ.
Dụng cụ dành cho máy uốn lò xo có ứng dụng cụ thể hơn so với dụng cụ phanh ép. Các điểm cuộn thường được làm bằng cacbua vonfram có đầu nhọn để chịu được sự mài mòn liên tục của dây có độ bền kéo cao ở tốc độ cao. Điểm cuộn có thể kéo dài 50–200 triệu chu kỳ trước khi thay thế, nhưng điều này thay đổi đáng kể tùy theo tình trạng bề mặt dây và khả năng bôi trơn. Dụng cụ chĩa, ống dẫn hướng và dụng cụ cắt cũng có thể bị mòn tương tự và phải được kiểm tra định kỳ. Duy trì lượng vật tư tiêu hao dụng cụ dự trữ — đặc biệt đối với lò xo sản xuất số lượng lớn — ngăn ngừa thời gian ngừng hoạt động tốn kém ngoài dự kiến. Chi phí của một bộ công cụ hoàn chỉnh cho cấu hình lò xo mới trên máy uốn lò xo CNC dao động từ 200 USD đến 2.000 USD tùy thuộc vào độ phức tạp, mức này rất khiêm tốn so với chi phí của công cụ ép phanh dành cho các bộ phận có hình dạng khác thường.
Mọi hoạt động của máy uốn kim loại đều gặp phải các vấn đề về chất lượng định kỳ. Xác định nguyên nhân gốc rễ - máy móc, dụng cụ, vật liệu hoặc lập trình - là điều kiện tiên quyết để khắc phục sự cố. Sau đây là những khiếm khuyết phổ biến nhất gặp phải trong quá trình vận hành phanh ép và uốn lò xo, cùng với nguyên nhân và cách khắc phục.
Triệu chứng: Chỗ uốn cong 90° có số đo là 90° ở tâm nhưng 92° ở hai đầu hoặc ngược lại. Nguyên nhân trên máy ép: khung máy bị lệch (cong) khi chịu tải, khiến tâm giường bị lệch nhiều hơn hai đầu giường. Sửa chữa: kích hoạt hệ thống vương miện; nếu máy không có viền, hãy sử dụng khuôn phân đoạn với các phần dày hơn ở giữa hoặc giảm chiều dài uốn để duy trì trong khả năng uốn thẳng định mức của máy. Trên máy uốn lò xo, sự thay đổi bước dọc theo chiều dài lò xo cho thấy dụng cụ uốn bị mòn hoặc việc làm thẳng dây không nhất quán.
Triệu chứng: Các bộ phận được uốn theo cùng một chương trình sẽ có các góc hơi khác nhau — trong một lô hoặc giữa các lô. Nguyên nhân: sự thay đổi đặc tính vật liệu giữa các cuộn hoặc tấm. Ngay cả vật liệu được chứng nhận cùng loại cũng có thể khác nhau khoảng ±5–10% về cường độ chảy giữa các lần sản xuất. Hiệu chỉnh: uốn đáy (đúc) thay vì uốn bằng không khí giúp loại bỏ sự biến đổi đàn hồi với chi phí trọng tải cao hơn - vật liệu bị biến dạng dẻo hoàn toàn thông qua độ dày của nó. Đối với uốn lò xo, điều này biểu hiện dưới dạng phân tán chiều dài tự do và được khắc phục bằng cách thắt chặt các thông số kỹ thuật của nhà cung cấp dây (phạm vi độ bền kéo), cải thiện độ thẳng của dây và sử dụng phép đo phản hồi vòng kín để điều chỉnh các thông số tạo hình trong thời gian thực.
Triệu chứng: Bề mặt bên ngoài của chỗ uốn xuất hiện các vết nứt nhỏ hoặc vết nứt có thể nhìn thấy được. Nguyên nhân: bán kính uốn quá chặt so với vật liệu, uốn ngược hướng thớ của vật liệu (hướng lăn) hoặc sử dụng vật liệu đã cứng không đủ độ dẻo. Hiệu chỉnh: tăng bán kính uốn cong bên trong (độ dày vật liệu tối thiểu 1× đối với hầu hết các loại thép theo hướng ngang, 2× theo hướng dọc đối với các hợp kim cứng hơn). Đối với tấm kim loại, định hướng các bộ phận sao cho đường uốn vuông góc với hướng cán. Đối với dây lò xo, vết nứt biểu thị khuyết tật bề mặt dây hoặc bán kính cuộn dưới mức tối thiểu đối với đường kính và nhiệt độ của dây đó.
Triệu chứng: Độ dài tự do của lò xo bắt đầu ở mức danh nghĩa và tăng hoặc giảm dần trong quá trình sản xuất mà không thay đổi chương trình. Nguyên nhân: sự giãn nở nhiệt của các con lăn nạp hoặc dụng cụ tạo hình của máy khi máy nóng lên sau khi khởi động nguội hoặc điểm cuộn bị mòn dần làm thay đổi bán kính cuộn hiệu quả. Hiệu chỉnh: cho phép thời gian khởi động 15–20 phút trước khi đo sản lượng; theo dõi và ghi lại thời lượng rảnh trên biểu đồ kiểm soát quy trình thống kê trong suốt quá trình chạy; thiết lập khoảng thời gian thay dao dựa trên độ lệch chiều dài đo được thay vì khoảng thời gian tùy ý.
Hiểu được ngành nào phụ thuộc nhiều nhất vào máy uốn kim loại sẽ giúp bối cảnh hóa quy mô của danh mục thiết bị này và các vấn đề liên quan đến việc lựa chọn và bảo trì máy.
Một chiếc xe chở khách ước tính chứa khoảng 100 đến 200 thành phần lò xo riêng lẻ - lò xo van, lò xo treo, lò xo ghế, lò xo hồi phanh, lò xo ly hợp, cùng hàng tá kẹp dây và vật giữ. Mỗi chiếc trong số này đều được sản xuất trên máy uốn lò xo. Máy uốn kim loại tấm tạo ra các bộ phận gia cố thân, giá đỡ, tấm chắn nhiệt và các bộ phận kết cấu. Các yêu cầu về dung sai của ngành công nghiệp ô tô — kết hợp với khối lượng sản xuất được tính bằng hàng triệu chiếc mỗi năm — khiến máy uốn CNC có chức năng đo lường trong quá trình và kiểm soát quy trình thống kê trở nên cần thiết.
Các ứng dụng hàng không vũ trụ yêu cầu truy xuất nguồn gốc và chứng nhận ở mọi bước sản xuất. Máy uốn CNC trong các cơ sở hàng không vũ trụ phải duy trì các bản kiểm tra hoàn chỉnh - ghi lại chương trình nào đã được sử dụng, thông số máy là gì và kích thước đo được của từng bộ phận là bao nhiêu. Các hợp kim titan, Inconel và nhôm-lithium đặt ra những thách thức cực kỳ uốn cong: lò xo đàn hồi của titan là xấp xỉ gấp đôi so với thép ở độ dày tương đương, đòi hỏi phải bù uốn cong phức tạp. Máy uốn lò xo trong ngành hàng không vũ trụ sản xuất lò xo bánh đáp, lò xo ghế đẩy và lò xo hồi lưu cáp điều khiển với các thông số tải chính xác được xác minh bằng thử nghiệm tải bắt buộc.
Ngành công nghiệp điện tử sử dụng máy uốn lò xo để sản xuất lò xo tiếp xúc cho đầu nối, tiếp điểm pin, lò xo công tắc và bộ giữ dạng dây bằng các vật liệu từ đồng phốt-pho và đồng berili đến thép không gỉ. Những bộ phận này thường cực kỳ nhỏ — đường kính dây phổ biến là 0,1–0,5 mm — và yêu cầu tốc độ sản xuất vài trăm chiếc mỗi phút với dung sai kích thước là ±0,02 mm. Máy uốn kim loại tấm sản xuất vỏ, khung và giá đỡ tản nhiệt cho các thiết bị điện tử bằng nhôm và thép.
Phanh ép và phanh thư mục chiếm ưu thế trong xây dựng và chế tạo kim loại HVAC, sản xuất ống dẫn, đèn nháy, tấm ốp, khung kết cấu, góc lanh tô và vỏ thiết bị từ thép mạ kẽm, nhôm và thép không gỉ. Một cửa hàng kim loại tấm phục vụ thương mại HVAC có thể vận hành 3–8 máy ép có công suất khác nhau để xử lý các vật liệu đo và kích cỡ bộ phận khác nhau. Năng suất tại các xưởng này được đo bằng mét tuyến tính của biên dạng uốn cong mỗi ca - hoạt động phanh ép CNC được vận hành tốt có thể tạo ra 2.000 đến 4.000 mét tuyến tính của sản phẩm uốn cong mỗi ca 8 giờ , tùy thuộc vào độ phức tạp của bộ phận và vật liệu.
Lò xo và dạng dây y tế - dây dẫn hướng ống thông, lò xo kẹp phẫu thuật, lò xo cố định cấy ghép và các bộ phận của thiết bị chẩn đoán - được sản xuất trên máy uốn lò xo chính xác theo thông số kỹ thuật cấp y sinh. Vật liệu trong lĩnh vực này bao gồm thép không gỉ 316L, nitinol (hợp kim nhớ hình niken-titan) và titan. Việc tạo dây Nitinol trên máy uốn lò xo đặc biệt khó khăn: đặc tính siêu đàn hồi của vật liệu có nghĩa là các mô hình đàn hồi tiêu chuẩn không được áp dụng và các đường chạy dao phải được phát triển theo kinh nghiệm cho từng hình dạng bộ phận.
Tìm nguồn cung ứng máy uốn kim loại - đặc biệt là máy uốn lò xo - đòi hỏi sự thẩm định kỹ lưỡng hơn so với hầu hết việc mua thiết bị cơ bản vì khả năng của máy có tính ứng dụng cao và sự khác biệt về hiệu suất giữa các nhà cung cấp là rất lớn. Danh sách kiểm tra sau đây áp dụng bất kể bạn mua mới, tân trang hay đã qua sử dụng.
Một nhà cung cấp có thể chạy các bộ phận mẫu thực tế của bạn trên máy trình diễn của họ và cho bạn xem kết quả kiểm tra bài viết đầu tiên sẽ có giá trị hơn rất nhiều so với nhà cung cấp chỉ cung cấp các bảng thông số kỹ thuật. Yêu cầu trình diễn máy bằng vật liệu dây hoặc tấm của bạn trước khi quyết định mua hàng. Yêu cầu tài liệu tham khảo từ khách hàng trong ngành của bạn và liên hệ với họ. Hỏi cụ thể về độ chính xác theo thời gian (không chỉ là hiệu suất ban đầu), tính sẵn có của phụ tùng thay thế và khả năng đáp ứng hỗ trợ kỹ thuật khi máy gặp sự cố trong quá trình sản xuất.
Giá mua một máy uốn kim loại thường bằng 40–60% tổng chi phí sở hữu trong thời gian hoạt động 10 năm. Số dư bao gồm dụng cụ ($5.000–$50.000 trong suốt vòng đời của máy dành cho phanh ép), bảo trì và phụ tùng thay thế (ngân sách 2–4% giá mua hàng năm), mức tiêu thụ năng lượng (phanh ép thủy lực 80 tấn tiêu thụ khoảng 7,5 kW; một máy servo điện tương đương tiêu thụ trung bình 1,5–2 kW) và đào tạo người vận hành. Đối với máy uốn lò xo, hãy thêm chi phí phế liệu dây trong quá trình thiết lập — công việc tạo hình lò xo được lập trình kém trên máy CNC có thể tiêu tốn 5–15 kg dây trước khi đạt được mẫu tốt, với mức 3–8 USD/kg đối với dây nhạc tương đương với tổn thất nguyên liệu thô là 15–120 USD cho mỗi lần thiết lập.
Phanh ép đã qua sử dụng từ nhà sản xuất có uy tín — AMADA, Trumpf, Bystronic, LVD — có thể mang lại 80–90% công suất máy mới ở mức 30–50% giá mua, miễn là máy đã được bảo trì đúng cách và bộ điều khiển CNC cũng như hệ thống thủy lực ở tình trạng tốt. Các điểm kiểm tra chính bao gồm độ song song của ram (kiểm tra với mức độ chính xác trên ram ở nhiều vị trí), độ chính xác định vị của thước đo ngược (xác minh bằng chương trình kiểm tra chạy 20 chu kỳ định vị liên tiếp và đo biến thiên), cũng như tình trạng dầu thủy lực và độ ổn định áp suất hệ thống. Đối với máy uốn lò xo đã qua sử dụng, hãy kiểm tra độ mòn của dụng cụ cuộn, tình trạng con lăn nạp và xác minh hệ thống điều khiển có thể giao tiếp với phần mềm lập trình hiện tại — bộ điều khiển độc quyền lỗi thời có thể khiến máy không thể sử dụng được nếu phần mềm không còn được hỗ trợ.
Máy ép phanh và máy uốn lò xo là một trong những máy công cụ dễ bị chấn thương nhất trong chế tạo kim loại. Đặc biệt máy ép phanh có lịch sử lâu dài về chấn thương bàn tay và ngón tay do đột dập và chết nhanh. Các tiêu chuẩn an toàn hiện đại đã giảm đáng kể tỷ lệ thương tích, nhưng việc tuân thủ đòi hỏi phải hiểu rõ các hệ thống an toàn cụ thể có liên quan.
Máy uốn lò xo có các dạng tổn thương khác: mối nguy hiểm chính là các đầu dây bị bay ra trong quá trình cuộn, đặc biệt khi xảy ra đứt dây hoặc nạp sai ở tốc độ sản xuất cao. Các đầu dây ở tốc độ 150–200 m/phút có thể gây ra vết rách nghiêm trọng. Bảo vệ khép kín xung quanh khu vực tạo hình, PPE bắt buộc (kính an toàn và găng tay chống cắt) và hệ thống dừng tự động được kích hoạt bởi cảm biến đứt dây là những yêu cầu an toàn tối thiểu. Không bao giờ được vận hành máy uốn lò xo khi đã tháo các bộ phận bảo vệ, ngay cả trong khi thiết lập và điều chỉnh - một hành vi làm tăng đáng kể nguy cơ chấn thương và là nguyên nhân hàng đầu gây ra chấn thương xảy ra tại các cơ sở sản xuất lò xo.
